作者：庄宇

什么是Fan-out Fan-in

在工作流编列过程中，为了加速大使命处理的功率，能够运用 Fan-out Fan-in 使命编列，将大使命分解成小使命，然后并行运转小使命，最终聚合成果。

ACK One Argo工作流：完成动态 Fan-out/Fan-in 使命编列

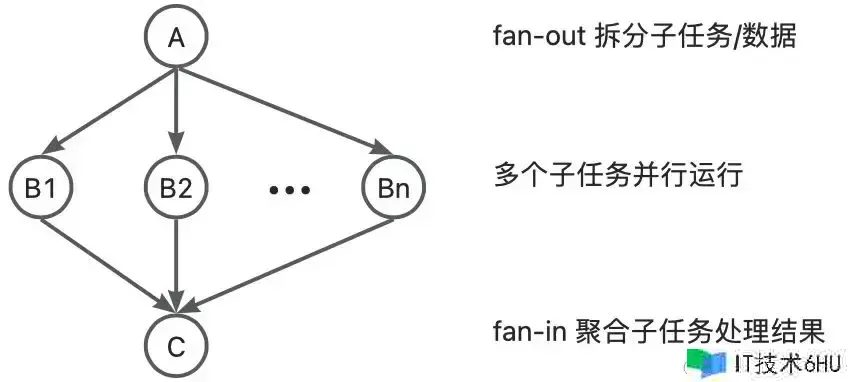

由上图，能够运用 DAG（有向无环图）编列 Fan-out Fan-in 使命，子使命的拆分方法分为静态和动态，分别对应静态 DAG 和动态 DAG。动态 DAG Fan-out Fan-in 也能够理解为 MapReduce。每个子使命为 Map，最终聚合成果为 Reduce。

静态 DAG： 拆分的子使命分类是固定的，例如：在数据搜集场景中，一起搜集数据库 1 和数据库 2 中的数据，最终聚合成果。

动态 DAG： 拆分的子使命分类是动态的，取决于前一个使命的输出成果，例如：在数据处理场景中，使命 A 能够扫描待处理的数据集，为每个子数据集（例如：一个子目录）发动子使命 Bn 处理，当一切子使命 Bn 运转结束后，在子使命 C 中聚合成果，详细发动多少个子使命 B 取决由使命 A 的输出成果。依据实际的事务场景，能够在使命 A 中自定义子使命的拆分规则。

ACKOne分布式工作流 Argo 集群

在实际的事务场景中，为了加速大使命的履行，提升功率，往往需求将一个大使命分解成数千个子使命，为了保证数千个子使命的一起运转，需求调度数万核的 CPU 资源，叠加多使命需求竞争资源，一般 IDC 的离线使命集群难以满意需求。例如：自动驾驭仿真使命，修正算法后的回归测验，需求对一切驾驭场景仿真，每个小驾驭场景的仿真能够由一个子使命运转，开发团队为加速迭代速度，要求一切子场景测验并行履行。

如果您在数据处理，仿真核算和科学核算等场景中，需求运用动态 DAG 的方法编列使命，或许一起需求调度数万核的 CPU 资源加速使命运转，您能够运用阿里云ACK One 分布式工作流 Argo 集群 [ 1] 。

ACK One 分布式工作流 Argo 集群，产品化托管Argo Workflow [ 2] ，供给售后支撑，支撑动态 DAG Fan-out Fan-in 使命编列，支撑按需调度云上算力，运用云上弹性，调度数万核 CPU 资源并行运转大规模子使命，削减运转时间，运转完成后及时收回资源节约本钱。支撑数据处理，机器学习，仿真核算，科学核算，CICD 等事务场景。

Argo Workflow 是开源 CNCF 结业项目，聚集云原生范畴下的工作流编列，运用 Kubernetes CRD 编列离线使命和 DAG 工作流，并运用 Kubernetes Pod 在集群中调度运转。

本文介绍运用 Argo Workflow 编列动态 DAG Fan-out Fan-in 使命。

Argo Workflow 编列 Fan-out Fan-in 使命

咱们将构建一个动态 DAG Fan-out Fan-in 工作流，读取阿里云 OSS 目标存储中的一个大日志文件，并将其拆分为多个小文件（split），发动多个子使命分别核算每个小文件中的关键词数量（count），最终聚合成果（merge）。

创立分布式工作流 Argo 集群 [ 3] 。
挂载阿里云 OSS 存储卷，工作流能够像操作本地文件一样，操作阿里云 OSS 上的文件。参阅：工作流运用存储卷 [ 4] 。
运用以下工作流 YAML 创立一个工作流，参阅：创立工作流 [ 5] 。详细阐明拜见注释。

apiVersion: argoproj.io/v1alpha1
kind: Workflow
metadata:
  generateName: dynamic-dag-map-reduce-
spec:
  entrypoint: main
  # claim a OSS PVC, workflow can read/write file in OSS through PVC.
  volumes:
    - name: workdir
      persistentVolumeClaim:
        claimName: pvc-oss
  # how many tasks to split, default is 5.
  arguments:
    parameters:
      - name: numParts
        value: "5"
  templates:
    - name: main
      # DAG definition.
      dag:
        tasks:
          # split log files to several small files, based on numParts.
          - name: split
            template: split
            arguments:
              parameters:
                - name: numParts
                  value: "{{workflow.parameters.numParts}}"
          # multiple map task to count words in each small file.
          - name: map
            template: map
            arguments:
              parameters:
                - name: partId
                  value: '{{item}}'
            depends: "split"
            # run as a loop, partId from split task json outputs.
            withParam: '{{tasks.split.outputs.result}}'
          - name: reduce
            template: reduce
            arguments:
              parameters:
                - name: numParts
                  value: "{{workflow.parameters.numParts}}"
            depends: "map"
    # The `split` task split the big log file to several small files. Each file has a unique ID (partId).
    # Finally, it dumps a list of partId to stdout as output parameters
    - name: split
      inputs:
        parameters:
          - name: numParts
      container:
        image: acr-multiple-clusters-registry.cn-hangzhou.cr.aliyuncs.com/ack-multiple-clusters/python-log-count
        command: [python]
        args: ["split.py"]
        env:
        - name: NUM_PARTS
          value: "{{inputs.parameters.numParts}}"
        volumeMounts:
        - name: workdir
          mountPath: /mnt/vol
    # One `map` per partID is started. Finds its own "part file" and processes it.
    - name: map
      inputs:
        parameters:
          - name: partId
      container:
        image: acr-multiple-clusters-registry.cn-hangzhou.cr.aliyuncs.com/ack-multiple-clusters/python-log-count
        command: [python]
        args: ["count.py"]
        env:
        - name: PART_ID
          value: "{{inputs.parameters.partId}}"
        volumeMounts:
        - name: workdir
          mountPath: /mnt/vol
    # The `reduce` task takes the "results directory" and returns a single result.
    - name: reduce
      inputs:
        parameters:
          - name: numParts
      container:
        image: acr-multiple-clusters-registry.cn-hangzhou.cr.aliyuncs.com/ack-multiple-clusters/python-log-count
        command: [python]
        args: ["merge.py"]
        env:
        - name: NUM_PARTS
          value: "{{inputs.parameters.numParts}}"
        volumeMounts:
        - name: workdir
          mountPath: /mnt/vol
      outputs:
        artifacts:
          - name: result
            path: /mnt/vol/result.json

动态 DAG 完成

1）split 使命在拆分大文件后，会在标准输出中输出一个 json 字符串，包含：子使命要处理的 partId，例如：

["0", "1", "2", "3", "4"]

2）map 使命运用 withParam 引证 split 使命的输出，并解析 json 字符串获得一切 {{item}}，并运用每个 {{item}} 作为输入参数发动多个 map 使命。

          - name: map
            template: map
            arguments:
              parameters:
                - name: partId
                  value: '{{item}}'
            depends: "split"
            withParam: '{{tasks.split.outputs.result}}'

更多定义方法，请参阅开源 Argo Workflow 文档 [ 6] 。

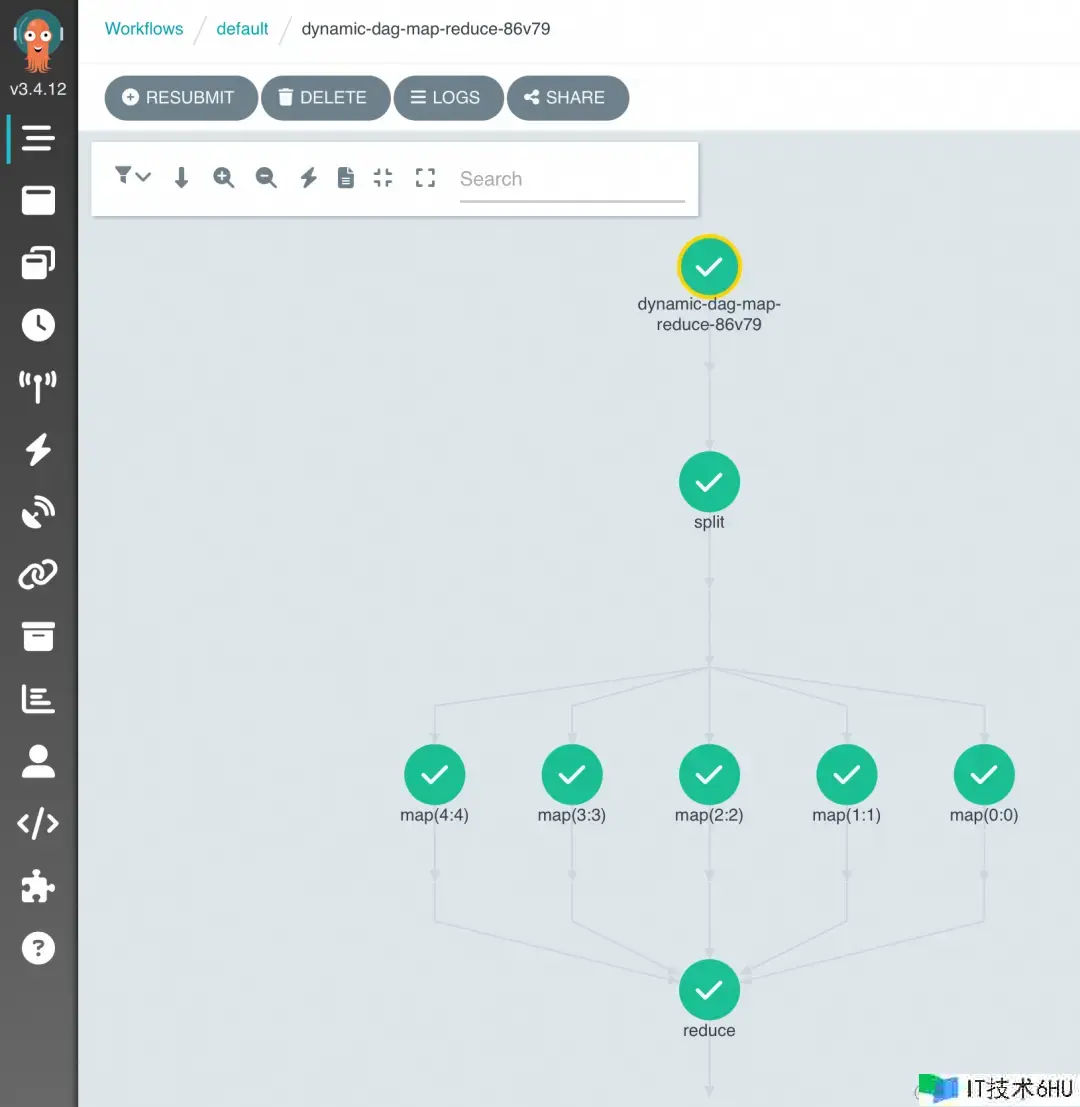

工作流运转后，经过分布式工作流 Argo 集群控制台 [ 7] 查看使命 DAG 流程与运转成果。

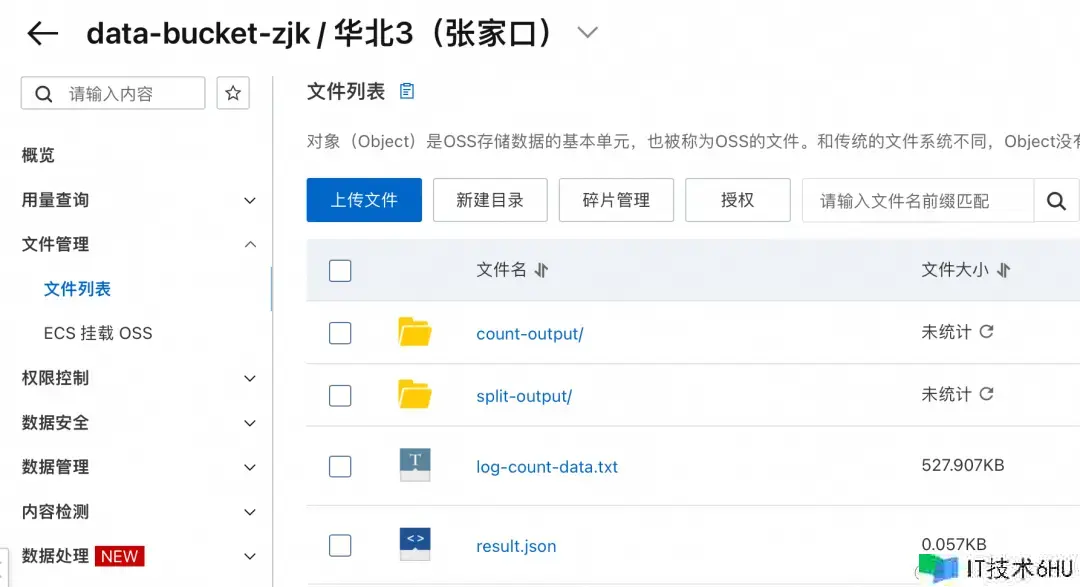

阿里云 OSS 文件列表，log-count-data.txt 为输入日志文件，split-output，cout-output 中心成果目录，result.json 为最终成果文件。

示例中的源代码能够参阅：AliyunContainerService GitHub argo-workflow-examples [ 8] 。

总结

Argo Workflow 是开源 CNCF 结业项目，聚集云原生范畴下的工作流编列，运用 Kubernetes CRD 编列离线使命和 DAG 工作流，并运用 Kubernetes Pod 在集群中调度运转。

阿里云 ACK One 分布式工作流 Argo 集群，产品化托管 Argo Workflow，供给售后支撑，加固控制面完成数万子使命（Pod）安稳高效调度运转，数据面支撑无服务器方法调度云上大规模算力，无需运维集群或许节点，支撑按需调度云上算力，运用云上弹性，调度数万核 CPU 资源并行运转大规模子使命，削减运转时间，支撑数据处理，机器学习，仿真核算，科学核算，CICD 等事务场景。

欢迎加入 ACK One 客户交流钉钉群与咱们进行交流。（钉钉群号：35688562）
