一、产品概述
HAL443A单极性霍尔方位传感器是由内部电压稳压器、霍尔电压发生器、差分 放大器、温度补偿单
元、施密特触发器和集 电极开路输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压
信号。它是一种单磁极作业的磁敏电路，适合于矩形或许柱形磁体下作业。作业温度规模为-40 ℃ ~150
℃，电源电压作业规模为 3.8V~30V ，负载电流能力最高可到达 50mA，封装形式为 SIP3L(TO-92UA)。
二、产品特点
-
电源电压规模宽，输出电流大。
开关速度快，无瞬间抖动。
作业频率宽（0~100KHz）。
寿命长、体积小、安装方便。
能直接和逻辑电路接口。
三、典型使用
- 直流无刷电机 无触点开关
- 方位控制 电流传感器
- 汽车点火器 安全报警装置
- 隔离检测 转速检测
四、电路结构
内部框图
测验电路图

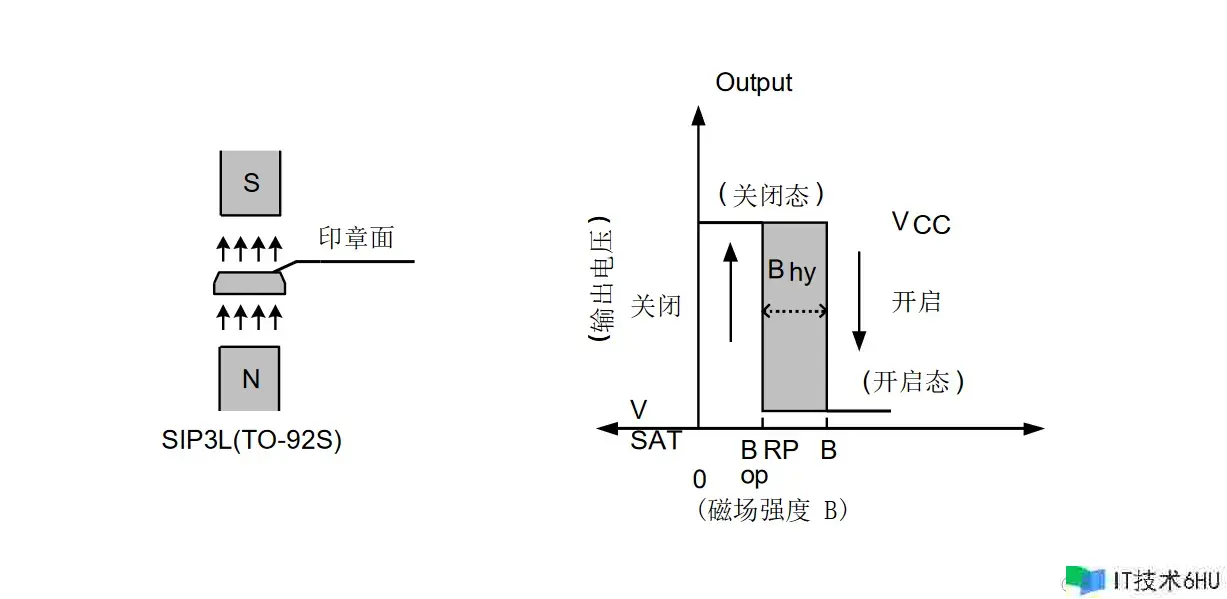

磁电转换特性

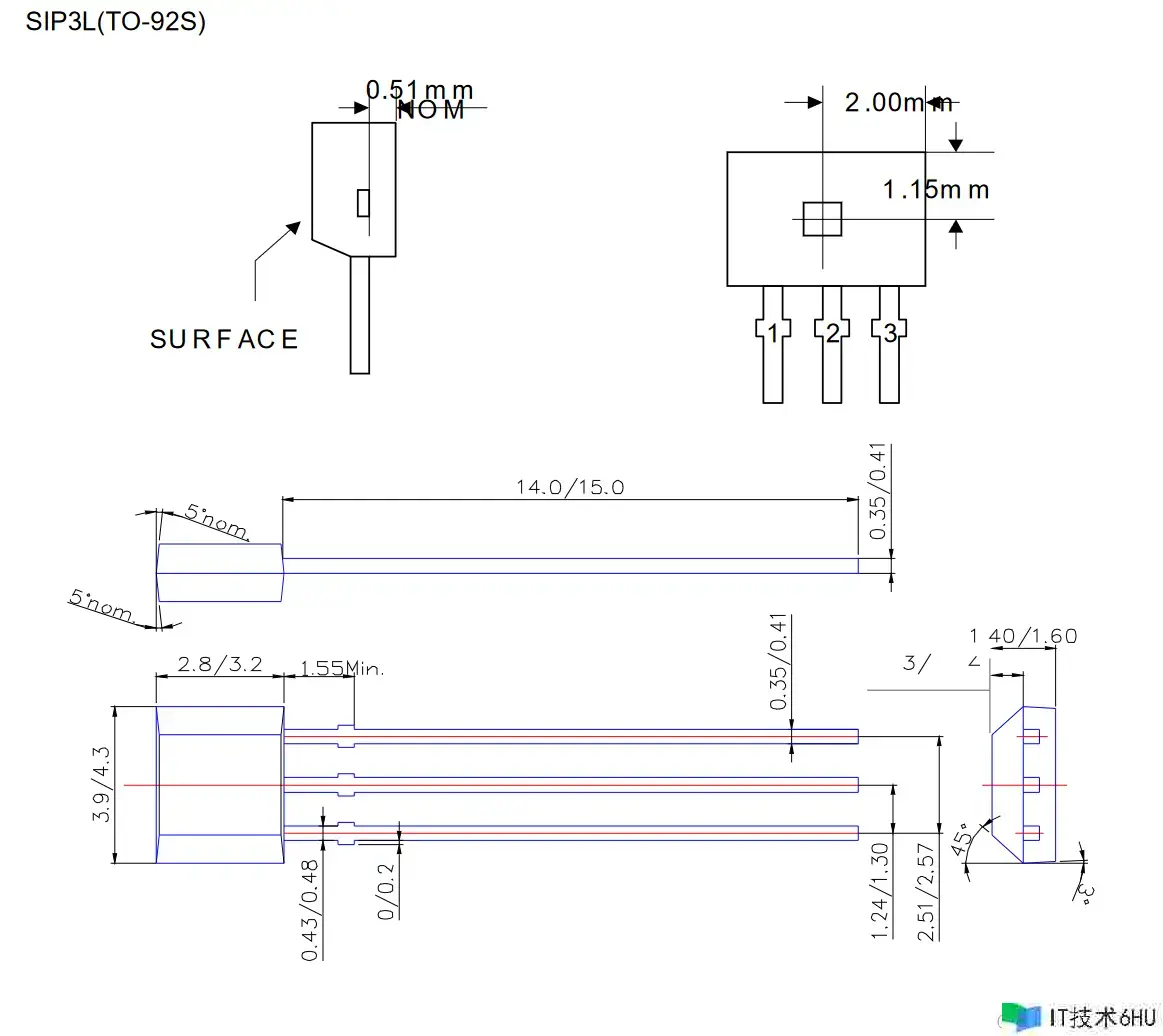

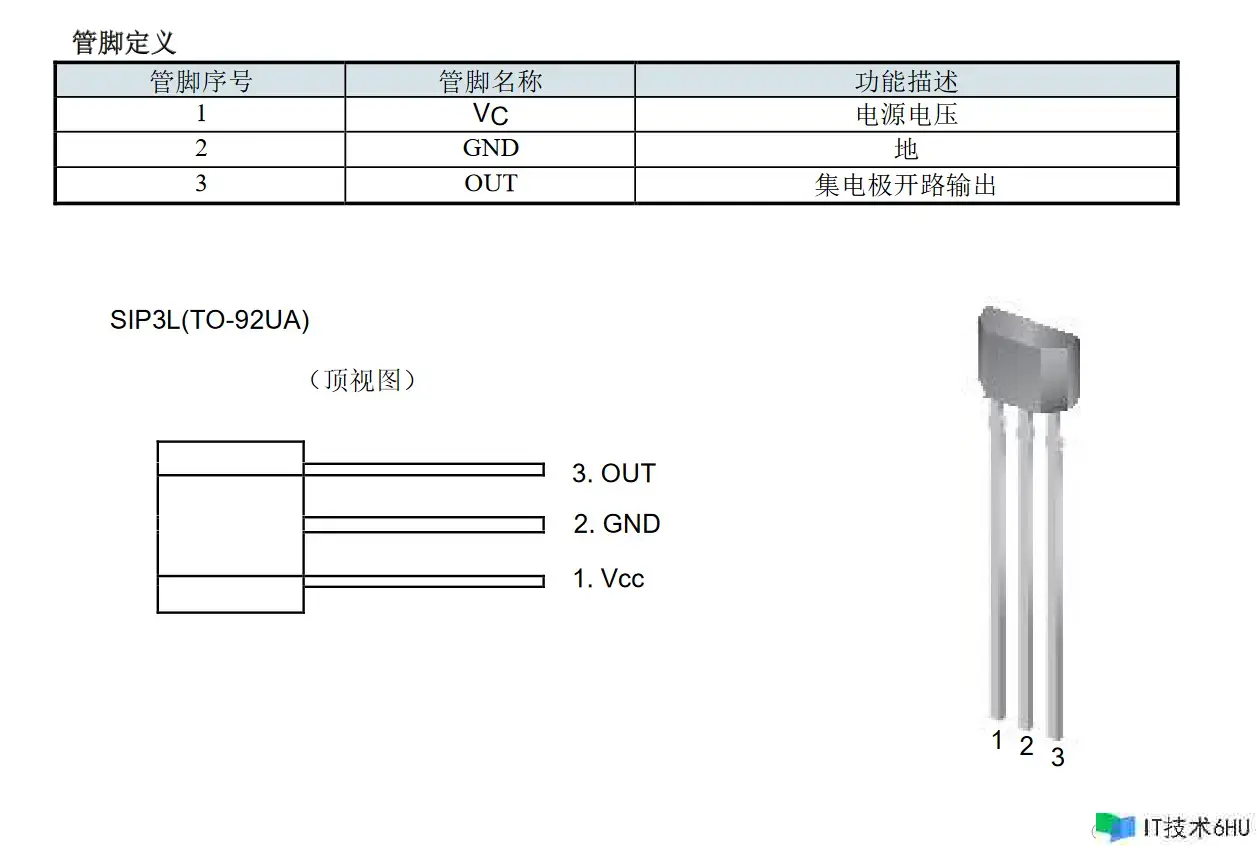

封装信息
