前语

Compose 视图的处理方法和 Android 传统 View 有很大不同，针对 touch 事情的处理自然也天壤之别。

如安在 Compose 中处理 touch 事情，官方已有十分翔实的阐明，能够参考：developer.android.google.cn/jetpack/com…。

本文将以 Compose 中几种最典型的 touch 处理为例，别离介绍其运用场景，并打印其调用栈。最终结合栈和 touch 源码，一起归纳剖析 Compose 中处理 touch 的原理细节。

各种 touch 处理的写法和场景

pointerInput

Compose 中处理所有手势事情的入口，相似传统视图的 onTouch。在这儿能够辨认 click 手势，而且相应优先级高于 clickable。

第二个参数为 PointerInputScope 的扩展函数类型，有如下：

来自 TapGestureDetector 文件中界说的 detectTapGestures：能够用来检测 onDoubleTap、onLongPress、onPress、onTap 几种手势
来自 DragGestureDetector 文件中界说的 detectDragGestures：能够用来检测拖拽开端、结束、撤销等手势
来自 TransformGestureDetector 文件中界说的 detectTransformGestures：能够用来检测旋转、平移、缩放的手势
等等

fun GameScreen(
  clickable: Clickable = Clickable()
) {
  Column(
    modifier = Modifier
       ...
       .pointerInput(Unit) {
        detectTapGestures(
          onDoubleTap = { },
          onLongPress = { },
          onPress = { },
          onTap = { }
         )

        detectDragGestures(
          onDragStart = { },
          onDragEnd = { },
          onDragCancel = { },
          onDrag = { change: PointerInputChange, dragAmount: Offset ->
            // Todo
           }
         )

        detectTransformGestures { centroid: Offset, pan: Offset, zoom: Float, rotation: Float ->
          // Todo
         }
       }
   ) {
     ...
   }
}

咱们在 pointerInput 里一进来加上 log，

fun GameScreen(
  clickable: Clickable = Clickable()
) {
  Column(
    modifier = Modifier
       .pointerInput(Unit) {
        LogUtil.printLog(message = "GameScreen pointerInput", throwable = Throwable())
       }
   )
}

打印其调用栈：

GameScreen pointerInput
java.lang.Throwable
    at com.ellison.flappybird.view.GameScreenKt$GameScreen$3.invokeSuspend(GameScreen.kt:51)
    ...androidx.compose.ui.input.pointer.SuspendingPointerInputModifierNodeImpl$onPointerEvent$1.invokeSuspend(SuspendingPointerInputFilter.kt:562)
    at androidx.compose.ui.input.pointer.SuspendingPointerInputModifierNodeImpl$onPointerEvent$1.invoke(Unknown Source:8)
    at androidx.compose.ui.input.pointer.SuspendingPointerInputModifierNodeImpl$onPointerEvent$1.invoke(Unknown Source:4)
   ...
    at androidx.compose.ui.input.pointer.SuspendingPointerInputModifierNodeImpl.onPointerEvent-H0pRuoY(SuspendingPointerInputFilter.kt:561)
    at androidx.compose.ui.input.pointer.Node.dispatchMainEventPass(HitPathTracker.kt:297)
    at androidx.compose.ui.input.pointer.Node.dispatchMainEventPass(HitPathTracker.kt:303)
    ...
    at androidx.compose.ui.input.pointer.NodeParent.dispatchMainEventPass(HitPathTracker.kt:183)
    at androidx.compose.ui.input.pointer.HitPathTracker.dispatchChanges(HitPathTracker.kt:102)
    at androidx.compose.ui.input.pointer.PointerInputEventProcessor.process-BIzXfog(PointerInputEventProcessor.kt:96)
    at androidx.compose.ui.platform.AndroidComposeView.sendMotionEvent-8iAsVTc(AndroidComposeView.android.kt:1446)
    at androidx.compose.ui.platform.AndroidComposeView.handleMotionEvent-8iAsVTc(AndroidComposeView.android.kt:1398)
    at androidx.compose.ui.platform.AndroidComposeView.dispatchTouchEvent(AndroidComposeView.android.kt:1338)
    ...

pointerInteropFilter

pointerInteropFilter 能够用来直接处理 ACTION DOWN、MOVE、UP 和 CANCEL 事情的函数，相似 onTouchEvent()，还能够指定是否允许父亲阻拦：requestDisallowInterceptTouchEvent。

需求留心的是假如 DOWN return 了 false 的话，那么 ACTION_UP 就不会发过来了。

fun GameScreen(
  clickable: Clickable = Clickable()
) {
  Column(
    modifier = Modifier
       .pointerInteropFilter {
          when (it.action) {
            ACTION_DOWN -> {
              LogUtil.printLog(message = "GameScreen pointerInteropFilter ACTION_DOWN status:${viewState.gameStatus}", throwable = Throwable())
             }

            MotionEvent.ACTION_MOVE -> {
              // Todo
             }

            MotionEvent.ACTION_CANCEL, MotionEvent.ACTION_UP -> {
              // Todo
             }
           }
          true
         }
   )
}

咱们在 ACTION_DOWN 里加个 log 看下 stack：

GameScreen pointerInteropFilter ACTION_DOWN status:Waiting
java.lang.Throwable
    at com.ellison.flappybird.view.GameScreenKt$GameScreen$4$1.invoke(GameScreen.kt:58)
    at com.ellison.flappybird.view.GameScreenKt$GameScreen$4$1.invoke(GameScreen.kt:53)
    at androidx.compose.ui.input.pointer.PointerInteropFilter$pointerInputFilter$1$dispatchToView$3.invoke(PointerInteropFilter.android.kt:301)
    at androidx.compose.ui.input.pointer.PointerInteropFilter$pointerInputFilter$1$dispatchToView$3.invoke(PointerInteropFilter.android.kt:294)
    at androidx.compose.ui.input.pointer.PointerInteropUtils_androidKt.toMotionEventScope-ubNVwUQ(PointerInteropUtils.android.kt:81)
    at androidx.compose.ui.input.pointer.PointerInteropUtils_androidKt.toMotionEventScope-d-4ec7I(PointerInteropUtils.android.kt:35)
    at androidx.compose.ui.input.pointer.PointerInteropFilter$pointerInputFilter$1.dispatchToView(PointerInteropFilter.android.kt:294)
    at androidx.compose.ui.input.pointer.PointerInteropFilter$pointerInputFilter$1.onPointerEvent-H0pRuoY(PointerInteropFilter.android.kt:229)
    at androidx.compose.ui.node.BackwardsCompatNode.onPointerEvent-H0pRuoY(BackwardsCompatNode.kt:365)

    at androidx.compose.ui.input.pointer.Node.dispatchMainEventPass(HitPathTracker.kt:297)
    at androidx.compose.ui.input.pointer.Node.dispatchMainEventPass(HitPathTracker.kt:303)
    ...
    at androidx.compose.ui.input.pointer.NodeParent.dispatchMainEventPass(HitPathTracker.kt:183)
    at androidx.compose.ui.input.pointer.HitPathTracker.dispatchChanges(HitPathTracker.kt:102)
    at androidx.compose.ui.input.pointer.PointerInputEventProcessor.process-BIzXfog(PointerInputEventProcessor.kt:96)
    at androidx.compose.ui.platform.AndroidComposeView.sendMotionEvent-8iAsVTc(AndroidComposeView.android.kt:1446)
    at androidx.compose.ui.platform.AndroidComposeView.handleMotionEvent-8iAsVTc(AndroidComposeView.android.kt:1398)
    at androidx.compose.ui.platform.AndroidComposeView.dispatchTouchEvent(AndroidComposeView.android.kt:1338)
    ...

combinedClickable

归纳单击、双击、长按三种点击事情的处理函数，但至少需求指定处理单击 onClick 的 lambda。

假如同时设置了 pointerInteropFilter 并返回 true 的话，那么 combinedClickable Unit 就不会被处理了。

fun GameScreen(
  clickable: Clickable = Clickable()
) {
  Column(
    modifier = Modifier
       .combinedClickable(
        onLongClick = { },
        onDoubleClick = { },
        onClick = {
          LogUtil.printLog(message = "GameScreen combinedClickable onClick", throwable = Throwable())
         }
       )
   )
}

同样在最基本的 onClick 里打印个 stack：

GameScreen combinedClickable onClick
java.lang.Throwable
    at com.ellison.flappybird.view.GameScreenKt$GameScreen$4.invoke(GameScreen.kt:56)
    at com.ellison.flappybird.view.GameScreenKt$GameScreen$4.invoke(GameScreen.kt:45)
    at androidx.compose.foundation.CombinedClickablePointerInputNode$pointerInput$5.invoke-k-4lQ0M(Clickable.kt:939)
    at androidx.compose.foundation.CombinedClickablePointerInputNode$pointerInput$5.invoke(Clickable.kt:927)
    at androidx.compose.foundation.gestures.TapGestureDetectorKt$detectTapGestures$2$1.invokeSuspend(TapGestureDetector.kt:144)
    ...
    at kotlinx.coroutines.CancellableContinuationImpl.resumeWith(CancellableContinuationImpl.kt:328)
    at androidx.compose.ui.input.pointer.SuspendingPointerInputModifierNodeImpl$PointerEventHandlerCoroutine$withTimeout$job$1.invokeSuspend(SuspendingPointerInputFilter.kt:724)
    at kotlin.coroutines.jvm.internal.BaseContinuationImpl.resumeWith(ContinuationImpl.kt:33)
    at kotlinx.coroutines.DispatchedTask.run(DispatchedTask.kt:106)
    at androidx.compose.ui.platform.AndroidUiDispatcher.performTrampolineDispatch(AndroidUiDispatcher.android.kt:81)
    at androidx.compose.ui.platform.AndroidUiDispatcher.access$performTrampolineDispatch(AndroidUiDispatcher.android.kt:41)
    at androidx.compose.ui.platform.AndroidUiDispatcher$dispatchCallback$1.run(AndroidUiDispatcher.android.kt:57)
    ...

clickable

clickable 算是最简略的设置 click 回调的方法。

需求了留心的是：

当同时设置了 combinedClickable 的 onClick 的话，clickable 就不会被调用了
当同时设置了 pointerInteropFilter 并返回 true 的话，和 combinedClickable 相同，clickable 就不会处理了

fun GameScreen(
  clickable: Clickable = Clickable()
) {
  Column(
    modifier = Modifier
       .clickable {
        LogUtil.printLog(message = "GameScreen clickable", throwable = Throwable())
       }
   )
}

直接打个 stack：

GameScreen clickable
java.lang.Throwable
    at com.ellison.flappybird.view.GameScreenKt$GameScreen$1.invoke(GameScreen.kt:43)
    at com.ellison.flappybird.view.GameScreenKt$GameScreen$1.invoke(GameScreen.kt:41)
    at androidx.compose.foundation.ClickablePointerInputNode$pointerInput$3.invoke-k-4lQ0M(Clickable.kt:895)
    at androidx.compose.foundation.ClickablePointerInputNode$pointerInput$3.invoke(Clickable.kt:889)
    at androidx.compose.foundation.gestures.TapGestureDetectorKt$detectTapAndPress$2$1.invokeSuspend(TapGestureDetector.kt:255)
    ...
    at kotlinx.coroutines.CancellableContinuationImpl.resumeWith(CancellableContinuationImpl.kt:328)
    at androidx.compose.ui.input.pointer.SuspendingPointerInputModifierNodeImpl$PointerEventHandlerCoroutine.offerPointerEvent(SuspendingPointerInputFilter.kt:665)
    at androidx.compose.ui.input.pointer.SuspendingPointerInputModifierNodeImpl.dispatchPointerEvent(SuspendingPointerInputFilter.kt:544)
    at androidx.compose.ui.input.pointer.SuspendingPointerInputModifierNodeImpl.onPointerEvent-H0pRuoY(SuspendingPointerInputFilter.kt:566)
    at androidx.compose.foundation.AbstractClickablePointerInputNode.onPointerEvent-H0pRuoY(Clickable.kt:855)
    at androidx.compose.foundation.AbstractClickableNode.onPointerEvent-H0pRuoY(Clickable.kt:703)
    at androidx.compose.ui.input.pointer.Node.dispatchMainEventPass(HitPathTracker.kt:317)
    at androidx.compose.ui.input.pointer.Node.dispatchMainEventPass(HitPathTracker.kt:303)
    at androidx.compose.ui.input.pointer.Node.dispatchMainEventPass(HitPathTracker.kt:303)
    at androidx.compose.ui.input.pointer.NodeParent.dispatchMainEventPass(HitPathTracker.kt:183)
    at androidx.compose.ui.input.pointer.HitPathTracker.dispatchChanges(HitPathTracker.kt:102)
    at androidx.compose.ui.input.pointer.PointerInputEventProcessor.process-BIzXfog(PointerInputEventProcessor.kt:96)
    at androidx.compose.ui.platform.AndroidComposeView.sendMotionEvent-8iAsVTc(AndroidComposeView.android.kt:1446)
    at androidx.compose.ui.platform.AndroidComposeView.handleMotionEvent-8iAsVTc(AndroidComposeView.android.kt:1398)
    at androidx.compose.ui.platform.AndroidComposeView.dispatchTouchEvent(AndroidComposeView.android.kt:1338)
    ...

各种 touch 的原理剖析

一般来说，看原理能够经过直接看代码或调试的方法来了解，但有的时分由于代码的杂乱度、线程切换等因素导致阅读和调试比较困难，还容易导致疏忽重要的过程，不得已跟错流程。

这次咱们事先打印了 stack，便能够直观地看到某个 touch 回调的主线处理，十分方便。后面看到源码中发现某些细节不清的时分，能够回到 stack 里找到准确的答案。

预处理

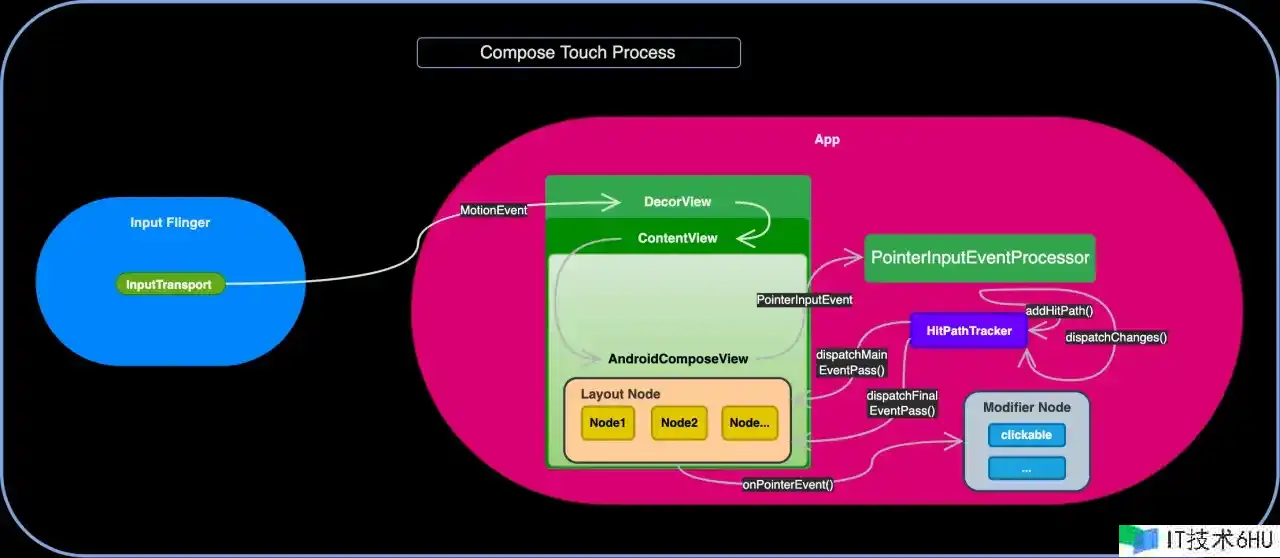

经过调查上述几个栈，你会发现基本上调用入口均是 AndroidComposeView 的 dispatchTouchEvent()。原因显而易见，它是 Compose 上连接 Android 传统 View 树的 View 对象。

那么咱们便从 AndroidComposeView 的 dispatchTouchEvent() 开端剖析。

internal class AndroidComposeView(...) : ViewGroup(context),... {
  override fun dispatchTouchEvent(motionEvent: MotionEvent): Boolean {
     ...
    val processResult = handleMotionEvent(motionEvent)
     ...
    return processResult.dispatchedToAPointerInputModifier
   }
}

要害的处理在 handleMotionEvent() 里。

internal class AndroidComposeView(...) : ViewGroup(context),... {
  private fun handleMotionEvent(motionEvent: MotionEvent): ProcessResult {
    removeCallbacks(resendMotionEventRunnable)
    try {
      ...
      val result = trace("AndroidOwner:onTouch") {
         ...
        sendMotionEvent(motionEvent)
       }
      return result
     } finally {
      forceUseMatrixCache = false
     }
   }
   ...
}

越过针对 HOVER 类型的事情有些特殊处理，咱们直接看重要的 sendMotionEvent()。

internal class AndroidComposeView(...) : ViewGroup(context),... {
  private fun sendMotionEvent(motionEvent: MotionEvent): ProcessResult {
     ...
         // 先转换 MotionEvent
    val pointerInputEvent =
      motionEventAdapter.convertToPointerInputEvent(motionEvent, this)
    return if (pointerInputEvent != null) {
       ...
             // 再交由 Processor 处理
      val result = pointerInputEventProcessor.process(
        pointerInputEvent,
        this,
        isInBounds(motionEvent)
       )
       ...
      result
     }
         ...
   }
   ...
}

sendMotionEvent() 并不直接处理 MotionEvent，而是经过 convertToPointerInputEvent() 将 MotionEvent 转换成 PointerInputEvent。针对多点触控的手指信息，需求转换成 PointerInputEventData 保存到 PointerInputEvent 里的 List 中。

然后接下来的处理交由专门的 PointerInputEventProcessor 类持续。

internal class PointerInputEventProcessor(val root: LayoutNode) {
   ...
  fun process(
    pointerEvent: PointerInputEvent,
    positionCalculator: PositionCalculator,
    isInBounds: Boolean = true
   ): ProcessResult {
     ...
    try {
      isProcessing = true
             // 先转换成 InternalPointerEvent 类型
      val internalPointerEvent =
        pointerInputChangeEventProducer.produce(pointerEvent, positionCalculator)
       ...

      internalPointerEvent.changes.values.forEach { pointerInputChange ->
        if (isHover || pointerInputChange.changedToDownIgnoreConsumed()) {
          val isTouchEvent = pointerInputChange.type == PointerType.Touch
          // path 匹配
          root.hitTest(pointerInputChange.position, hitResult, isTouchEvent)
          if (hitResult.isNotEmpty()) {
            // path 记载
            hitPathTracker.addHitPath(pointerInputChange.id, hitResult)
            hitResult.clear()
           }
         }
       }

       ...
      // 开端分发
      val dispatchedToSomething =
        hitPathTracker.dispatchChanges(internalPointerEvent, isInBounds)
       ...
     } finally {
      isProcessing = false
     }
   }
   ...
}

奉告 PointerInputChangeEventProducer 调用 produce() 根据传入的 PointerInputEvent 去追寻发生改变的手指 touch 信息并返回 InternalPointerEvent 实例。详细差异的信息将逐一封装到 PointerInputChange 实例中，并依照手指 ID map 后存到 InternalPointerEvent 里

private class PointerInputChangeEventProducer {
  fun produce(
     ...
   ): InternalPointerEvent {
    val changes: MutableMap<PointerId, PointerInputChange> =
      LinkedHashMap(pointerInputEvent.pointers.size)
    pointerInputEvent.pointers.fastForEach {
       ...
      changes[it.id] = PointerInputChange( ... )
     }

    return InternalPointerEvent(changes, pointerInputEvent)
   }
   ...
}

遍历上面得到的 map，逐一调用 hitTest() 将改变的 touch 信息放到 Compose 根节点 root 中进行预匹配，得到匹配了 touch 信息的 LayoutNode 的结果 HitTestResult，以确认事情分发的途径。这儿最要害的是 hitInMinimumTouchTarget()，它会将匹配到的 Modifier 里设置的 touch Node 赋值进 HitTestResult 的 values 中
```
internal class HitTestResult : List<Modifier.Node> {
  fun hitInMinimumTouchTarget( ... ) {
     ...
    distanceFromEdgeAndInLayer[hitDepth] =
      DistanceAndInLayer(distanceFromEdge, isInLayer).packedValue
   }
}
```

尔后，在取得 map 下一个成员之前，调用 HitPathTracker 的 addHitPath() 去记载分发途径里的 Node 途径到名为 root 的 NodeParent 实例里

internal class HitPathTracker(private val rootCoordinates: LayoutCoordinates) {
   ...
  fun addHitPath(pointerId: PointerId, pointerInputNodes: List<Modifier.Node>) {
     ...
    eachPin@ for (i in pointerInputNodes.indices) {
      ...
      val node = Node(pointerInputNode).apply {
        pointerIds.add(pointerId)
       }
      parent.children.add(node)
      parent = node
     }
   }

最终调用 dispatchChanges() 开端分发

分发

dispatchChanges() 首先将调用 buildCache() 查看 PointerEvent 是否和 cache 的信息发生了改变，假如确有改变再持续分发，反之撤销。

internal class HitPathTracker(private val rootCoordinates: LayoutCoordinates) {
  fun dispatchChanges(
    internalPointerEvent: InternalPointerEvent,
    isInBounds: Boolean = true
   ): Boolean {
    val changed = root.buildCache(
       ...
     )
    if (!changed) {
      return false
     }
     ...
   }
}

当然该方法实践会调用 root 中各 child Node 的 buildCache() 进行。

internal open class NodeParent {
  open fun buildCache( ... ): Boolean {
    var changed = false
    children.forEach {
      changed = it.buildCache( ... ) || changed
     }
    return changed
   }
   ...
}

internal class Node(val modifierNode: Modifier.Node) : NodeParent() {
  override fun buildCache(
     ...
   ): Boolean {
     ...
    for (i in pointerIds.lastIndex downTo 0) {
      val pointerId = pointerIds[i]
      if (!changes.containsKey(pointerId)) {
        pointerIds.removeAt(i)
       }
     }
     ...

    val changed = childChanged || event.type != PointerEventType.Move ||
      hasPositionChanged(pointerEvent, event)
    pointerEvent = event
    return changed
   }
}

cache 查看发现确有改变之后，先履行 dispatchMainEventPass()，主要任务是遍历持有方针 Node 的 Vector 进行逐一分发。

internal class HitPathTracker(private val rootCoordinates: LayoutCoordinates) {
  fun dispatchChanges(
    internalPointerEvent: InternalPointerEvent,
    isInBounds: Boolean = true
   ): Boolean {
    val changed = root.buildCache( ...)

    // cache 确有改变，调用
    var dispatchHit = root.dispatchMainEventPass(
       ...
     )
     ...
   }
   ...

  open fun dispatchMainEventPass(
     ...
   ): Boolean {
    var dispatched = false
    children.forEach {
      dispatched = it.dispatchMainEventPass( ... ) || dispatched
     }
    return dispatched
   }
}

那么，Node 中的 dispatchMainEventPass() 的逻辑如下：

internal class Node(val modifierNode: Modifier.Node) : NodeParent() {
  override fun dispatchMainEventPass(
     ...
   ): Boolean {
    return dispatchIfNeeded {
       ...

      // 1. 本 Node 优先处理
      modifierNode.dispatchForKind(Nodes.PointerInput) {
        it.onPointerEvent(event, PointerEventPass.Initial, size)
       }

      // 2. 子 Node 处理
      if (modifierNode.isAttached) {
        children.forEach {
          it.dispatchMainEventPass( ... )
         }
       }

      if (modifierNode.isAttached) {
        // 3. 子 Node 优先处理
        modifierNode.dispatchForKind(Nodes.PointerInput) {
          it.onPointerEvent(event, PointerEventPass.Main, size)
         }
       }
     }
   }
}

这个函数履行的内容比较重要：

履行本 Node 的 onPointerEvent()，传递 PointerEventPass 战略为 Initial，代表父节点优先于子节点进行处理 PointerEvent，次序是自上而下，便于父节点处理需求在履行 scroll 时避免子 Node 里按钮呼应点击等场景
- onPointerEvent() 的详细逻辑取决于向 Modifier 中设置的 touch Node 类型，将在下个章节展开
假如本 Node attach 到 Compose Layout 了，遍历它的 child Node，持续调用 dispatchMainEventPass() 分发，后续逻辑和 1 共同，不再赘述
假如发现本 Node 仍然 attach 到了 Layout，调用 onPointerEvent() 并设置 PointerEventPass 战略为 Main，代表子节点优于父节点处理，，次序是自下而上，便于子节点处理需求在父节点呼应之前呼应点击等场景

最终调用 dispatchFinalEventPass() 进行 PointerEventPass 战略为 Final 的分发。

internal class HitPathTracker(private val rootCoordinates: LayoutCoordinates) {
  fun dispatchChanges(
    internalPointerEvent: InternalPointerEvent,
    isInBounds: Boolean = true
   ): Boolean {
     ...
    // 最终调用 dispatchFinalEventPass
    dispatchHit = root.dispatchFinalEventPass(internalPointerEvent) || dispatchHit

    return dispatchHit
   }
   ...
  open fun dispatchFinalEventPass(internalPointerEvent: InternalPointerEvent): Boolean {
    var dispatched = false
    children.forEach {
      dispatched = it.dispatchFinalEventPass(internalPointerEvent) || dispatched
     }
    cleanUpHits(internalPointerEvent)
    return dispatched
   }
}

和 dispatchMainEventPass() 相同，dispatchFinalEventPass() 需求先针对本 Node 履行 onPointerEvent()，再针对 child Node 逐一分发一遍。

差异的是此处传递的 PointerEventPass 战略为 Final，意味着这是最终过程的分发，，次序是自上而下，子节点能够知道父节点在 PointerInputChanges 中进行了哪些处理，比如是否现已消费了 scroll 而无需再处理点击事情了。

internal class Node(val modifierNode: Modifier.Node) : NodeParent() {
   ...
  override fun dispatchFinalEventPass(internalPointerEvent: InternalPointerEvent): Boolean {
    val result = dispatchIfNeeded {
       ...
      // 先分发给自己，战略为 Final
      modifierNode.dispatchForKind(Nodes.PointerInput) {
        it.onPointerEvent(event, PointerEventPass.Final, size)
       }

      // 再分发给 children
      if (modifierNode.isAttached) {
        children.forEach { it.dispatchFinalEventPass(internalPointerEvent) }
       }
     }
     ...
   }
   ...
}

另一个有个差异的当地是，履行完毕之后，额定需求履行如下重置作业：

cleanUpHits()：清空 Node 中保存的 touch id 等 Event 信息
clearCache()：本 touch 事情处理结束，清空 cache 事情改变信息 PointerInputChange 的 map 和 LayoutCoordinates

internal class Node(val modifierNode: Modifier.Node) : NodeParent() {
   ...
  override fun dispatchFinalEventPass(internalPointerEvent: InternalPointerEvent): Boolean {
     ...
    // 重置数据
    cleanUpHits(internalPointerEvent)
    clearCache()
    return result
   }

  override fun cleanUpHits(internalPointerEvent: InternalPointerEvent) {
     ...
    event.changes.fastForEach { change ->
      val remove = !change.pressed &&
         (!internalPointerEvent.issuesEnterExitEvent(change.id) || !isIn)
      if (remove) {
        pointerIds.remove(change.id)
       }
     }
     ...
   }

  private fun clearCache() {
    relevantChanges.clear()
    coordinates = null
   }
   ...
}

详细 touch 处理

书接上面的 onPointerEvent()，详细看看如何抵达的 Modifier 的各个 touch 处理。

pointerInput

pointerInput() 实践上会创立一个 SuspendingPointerInputModifierNodeImpl 类型的 Node 添加到 Modifier 里，pointerInput 自身的 Unit 会被存在 pointerInputHandler 里。

fun Modifier.pointerInput(
  key1: Any?,
  block: suspend PointerInputScope.() -> Unit
): Modifier = this then SuspendPointerInputElement( ... )

internal class SuspendPointerInputElement(
   ...
  val pointerInputHandler: suspend PointerInputScope.() -> Unit
) : ModifierNodeElement<SuspendingPointerInputModifierNodeImpl>() {
   ...
  override fun create(): SuspendingPointerInputModifierNodeImpl {
    return SuspendingPointerInputModifierNodeImpl(pointerInputHandler)
   }
   ...
}

进而在 PointerEvent 分发过来的时分会调用 SuspendingPointerInputModifierNodeImpl 的 onPointerEvent()。

internal class SuspendPointerInputElement(
  override fun onPointerEvent(
     ...
   ) {
     ...
    if (pointerInputJob == null) {
      pointerInputJob = coroutineScope.launch(start = CoroutineStart.UNDISPATCHED) {
        pointerInputHandler()
       }
     }
     ...
   }
}

接着履行 pointerInputHandler()，其便是咱们在 pointerInput 里设置的 Unit。

尔后，还需求调用 dispatchPointerEvent() 里会奉告 forEachCurrentPointerHandler() 依照 PointerEventPass 战略决议从从上至下遍历仍是从下至上遍历，并逐一添加待处理的 PointerEvent 给所有的 PointerHandler。

internal class SuspendPointerInputElement(
  override fun onPointerEvent( ... ) {
     ...
    dispatchPointerEvent(pointerEvent, pass)
   }

  private fun dispatchPointerEvent( ... ) {
    forEachCurrentPointerHandler(pass) {
      it.offerPointerEvent(pointerEvent, pass)
     }
   }

  private inline fun forEachCurrentPointerHandler( ... ) {
     ...
    try {
      when (pass) {
        PointerEventPass.Initial, PointerEventPass.Final ->
          dispatchingPointerHandlers.forEach(block)

        PointerEventPass.Main ->
          dispatchingPointerHandlers.forEachReversed(block)
       }
     } finally {
      dispatchingPointerHandlers.clear()
     }
   }
}

pointerInteropFilter

pointerInteropFilter() 实践上会创立一个 PointerInteropFilter 实例，由系统添加到 BackwardsCompatNode 类型的 Node里，onTouchEvent 的 Unit 会被存在 PointerInteropFilter 里。

fun Modifier.pointerInteropFilter(
  requestDisallowInterceptTouchEvent: (RequestDisallowInterceptTouchEvent)? = null,
  onTouchEvent: (MotionEvent) -> Boolean
): Modifier = composed(
   ...
) {
  val filter = remember { PointerInteropFilter() }
  filter.onTouchEvent = onTouchEvent
  filter.requestDisallowInterceptTouchEvent = requestDisallowInterceptTouchEvent
  filter
}

进而在 PointerEvent 分发过来的时分会调用 BackwardsCompatNode 的 onPointerEvent()。

internal class BackwardsCompatNode(element: Modifier.Element) ... {
  override fun onPointerEvent(
     ...
   ) {
    with(element as PointerInputModifier) {
      pointerInputFilter.onPointerEvent(pointerEvent, pass, bounds)
     }
   }
   ...
}

接着履行 PointerInteropFilter 里 onPointerEvent() 持续处理。

internal class PointerInteropFilter : PointerInputModifier {
  override val pointerInputFilter =
    object : PointerInputFilter() {
      override fun onPointerEvent(
         ...
       ) {
         ...
        if (state !== DispatchToViewState.NotDispatching) {
          if (pass == PointerEventPass.Initial && dispatchDuringInitialTunnel) {
            dispatchToView(pointerEvent)
           }
          if (pass == PointerEventPass.Final && !dispatchDuringInitialTunnel) {
            dispatchToView(pointerEvent)
           }
         }
         ...
       }
}

onPointerEvent() 将根据 DispatchToViewState 的当时状况，决议是否调用 dispatchToView()。

internal class PointerInteropFilter : PointerInputModifier {
   ...
  override val pointerInputFilter =
    object : PointerInputFilter() {
       ...
      private fun dispatchToView(pointerEvent: PointerEvent) {
        val changes = pointerEvent.changes

        if (changes.fastAny { it.isConsumed }) {
          if (state === DispatchToViewState.Dispatching) {
            pointerEvent.toCancelMotionEventScope(
              this.layoutCoordinates?.localToRoot(Offset.Zero)
                ?: error("layoutCoordinates not set")
             ) { motionEvent ->
              // 假如之前消费了并且在 Dispatching，持续调用 onTouchEvent()
              onTouchEvent(motionEvent)
             }
           }
          state = DispatchToViewState.NotDispatching
         } else {
          pointerEvent.toMotionEventScope(
            this.layoutCoordinates?.localToRoot(Offset.Zero)
              ?: error("layoutCoordinates not set")
           ) { motionEvent ->
            // ACTION_DOWN 的时分总是发送给 onTouchEvent()
            // 并在返回 true 消费的时分标记正在 Dispatching
            if (motionEvent.actionMasked == MotionEvent.ACTION_DOWN) {
              state = if (onTouchEvent(motionEvent)) {
                DispatchToViewState.Dispatching
               } else {
                DispatchToViewState.NotDispatching
               }
             } else {
              onTouchEvent(motionEvent)
             }
           }
           ...
         }
       }
     }
}

dispatchToView() 会根据 MotionEvent 的 ACTION 类型和是否现已消费的 Consumed 值决议是否调用 onTouchEvent Unit：

ACTION_DOWN 时总是调用 onTouchEvent
其他 ACTION 根据 Consumed 状况
并赋值当时的 DispatchToViewState 状况为 Dispatching 分发中仍是 NotDispatching 未分发中

combinedClickable

combinedClickable() 实践上会创立一个 CombinedClickableElement 实例，该实例包裹的 CombinedClickableNode 会被添加到 Modifier Node里。

fun Modifier.combinedClickable(
   ...
) {
  Modifier
     ...
     .then(CombinedClickableElement(
       ...
     ))
}

private class CombinedClickableElement(
   ...
) : ModifierNodeElement<CombinedClickableNode>() {
   ...
}

CombinedClickableNode 复写了 clickablePointerInputNode 特点，供给的是 CombinedClickablePointerInputNode 类型。

private class CombinedClickableNode(
   ...
  onClick: () -> Unit,
  onLongClickLabel: String?,
  private var onLongClick: (() -> Unit)?,
  onDoubleClick: (() -> Unit)?
) : AbstractClickableNode(interactionSource, enabled, onClickLabel, role, onClick) {
   ...
  override val clickablePointerInputNode = delegate(
    CombinedClickablePointerInputNode(
       ...
     )
   )
}

CombinedClickablePointerInputNode 重要的一点是完成了 pointerInput()，调用 detectTapGestures() 设置了 onTap 之类的几个 Unit，并有一一对应联系：

onTap 对应着方针的 onClick
onDoubleTap 对应着方针的 onDoubleClick
onLongPress 对应着方针的 onLongClick

换句话说，combinedClickable 事实上是调用 pointerInput 添加了 onTap 等 Gesture 的监听。

private class CombinedClickablePointerInputNode(
   ...
) {
  override suspend fun PointerInputScope.pointerInput() {
    interactionData.centreOffset = size.center.toOffset()
    detectTapGestures(
      onDoubleTap = if (enabled && onDoubleClick != null) {
         { onDoubleClick?.invoke() }
       } else null,
      onLongPress = if (enabled && onLongClick != null) {
         { onLongClick?.invoke() }
       } else null,
       ...,
      onTap = { if (enabled) onClick() }
     )
   }
}

已然采用了 pointerInput，那么仍是会和前面的相同经由 SuspendingPointerInputModifierNodeImpl 的 onPointerEvent()，抵达 detectTapGestures 内部的逻辑。

suspend fun PointerInputScope.detectTapGestures(
   ...
) = coroutineScope {
  val pressScope = PressGestureScopeImpl(this@detectTapGestures)

  awaitEachGesture {
     ...
    if (upOrCancel != null) {
      if (onDoubleTap == null) {
        onTap?.invoke(upOrCancel.position) // no need to check for double-tap.
       } else {
         ...
        if (secondDown == null) {
          onTap?.invoke(upOrCancel.position) // no valid second tap started
         } else {
           ...
          try {
            withTimeout(longPressTimeout) {
              val secondUp = waitForUpOrCancellation()
              if (secondUp != null) {
                 ...
                onDoubleTap(secondUp.position)
               } else {
                launch {
                  pressScope.cancel()
                 }
                onTap?.invoke(upOrCancel.position)
               }
             }
           } ...
         }
       }
     }
   }
}

并在 onTap 处，回调经由 CombinedClickablePointerInputNode 传入的 onClick Unit。

clickable

和 combinedClickable() 相似，实践上会创立一个 ClickableElement 实例，该实例包裹的 ClickableNode 会被添加到 Modifier Node里。

fun Modifier.clickable(
   ...
  onClick: () -> Unit
) = inspectable(
   ...
) {
  Modifier
     ...
     .then(ClickableElement(interactionSource, enabled, onClickLabel, role, onClick))
}

private class ClickableElement(
   ...
  private val onClick: () -> Unit
) : ModifierNodeElement<ClickableNode>() {
   ...
}

ClickableNode 复写了 clickablePointerInputNode 特点，供给的是 ClickablePointerInputNode 类型。

private class ClickableNode(
   ...
  onClick: () -> Unit
) : AbstractClickableNode(interactionSource, enabled, onClickLabel, role, onClick) {
   ...
  override val clickablePointerInputNode = delegate(
    ClickablePointerInputNode(
       ...,
      onClick = onClick,
      interactionData = interactionData
     )
   )
}

ClickablePointerInputNode 的重点也是完成了 pointerInput()，它调用的 detectTapAndPress() 设置了 onTap Unit，并对应着方针的 onClick，即事实上也是调用 pointerInput 添加了 onTap Gesture 的监听。

private class ClickablePointerInputNode(
  onClick: () -> Unit,
   ...
) {
  override suspend fun PointerInputScope.pointerInput() {
     ...
    detectTapAndPress(
       ...,
      onTap = { if (enabled) onClick() }
     )
   }
}

当 SuspendingPointerInputModifierNodeImpl 的 onPointerEvent() 收到事情后，会抵达 detectTapAndPress 内部的逻辑。并在 onTap 处回调 ClickablePointerInputNode 传入的 onClick Unit。

internal suspend fun PointerInputScope.detectTapAndPress(
   ...
) {
  val pressScope = PressGestureScopeImpl(this)
  coroutineScope {
    awaitEachGesture {
       ...
      if (up == null) {
        launch {
          pressScope.cancel() // tap-up was canceled
         }
       } else {
        up.consume()
        launch {
          pressScope.release()
         }
        onTap?.invoke(up.position)
       }
     }
   }
}

结语

最终，咱们将 Compose 中几种典型的 touch 处理的 process 归纳到一张图里，供大家直观地了解互相之间的联系。

和物理的 Touch 事情相同，经由 InputTransport 抵达 ViewRootImpl 以及实践根 View 的 DecorView
经由 ViewGroup 的分发抵达 Compose 最上层的 AndroidComposeView 的 dispatchTouchEvent()
dispatchTouchEvent() 将 MotionEvent 转化为 PointerInputEvent 类型并交由 PointerInputEventProcessor 处理
首先调用 HitPathTracker 的 addHitPath() 记载 Pointer 事情的分发途径
接着调用 dispatchChanges() 履行分发，并依照两个过程抵达 Compose 的各层 Node：
1. 首先调用 dispatchMainEventPass() 进行 Initial 和 Main 战略的事情分发。这其间会调用各 Modifer Node 的 onPointerEvent() ，并根据 touch 逻辑回调 clickable、pointerInput 等 Modifier 的 Unit
2. 接着调用 dispatchFinalEventPass() 进行 Final 战略的事情分发

除了 pointerInput 等几个常用的 touch 处理方法以外，Compose 还支撑经过 scrollable、swipeable、draggable、transformable 等处理更为杂乱、灵活的 touch 场景。

感兴趣的同学能够自行研讨。

通过调用栈快速探究 Compose 中 touch 事件的处理原理

前语

各种 touch 处理的写法和场景

pointerInput

pointerInteropFilter

combinedClickable

clickable

各种 touch 的原理剖析

预处理

分发

详细 touch 处理

pointerInput

pointerInteropFilter

combinedClickable

clickable

结语

作者信息

推广

通过调用栈快速探究 Compose 中 touch 事件的处理原理

前语

各种 touch 处理的写法和场景

pointerInput

pointerInteropFilter

combinedClickable

clickable

各种 touch 的原理剖析

预处理

分发

详细 touch 处理

pointerInput

pointerInteropFilter

combinedClickable

clickable

结语

相关文章

2024最新PyCharm激活教程（含最新PyCharm\&idea激活码）

源码分析系列：app启动流程-Application&Activity的创建

安卓与串口通信-modbus篇

PXE+Kickstart无人值守安装Linux服务器

作者信息

推广
