作者：庄宇
在规划体系架构时，咱们有必要假设任何组件和任何基础设施或许会在任何时刻失效，例如：自然灾害，电力中断，网络中断，错误的体系变更等。为了应对应战，咱们有必要规划适宜的容灾架构。
本文介绍如何以 K8s 集群（包含：ACK 集群，他云集群和本地 IDC K8s 集群）为基础，结合阿里如此产品（网络，数据库，中间件，可观测），规划容灾架构，构建一个“耐性”体系。
容灾方针

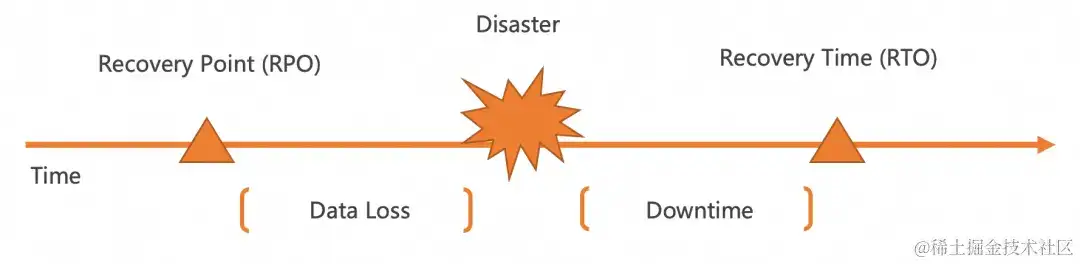

Recovery time objective（RTO）：
服务中断与服务康复之间可接受的最大延迟时刻。决定服务停机的可接受时长。
Recovery point objective（RPO）：
自上一个数据康复点以来可接受的最大时刻量。决定可接受的数据丢失或重建。
关于 RTO 和 RPO，数值越低代表停机时刻和数据丢失越少，可是越低的 RTO 和 RPO 会导致资源本钱和运维复杂性越高。因此，您需求依据工作负载的重要性，指定适当的 RTO 和 RPO。
容灾战略

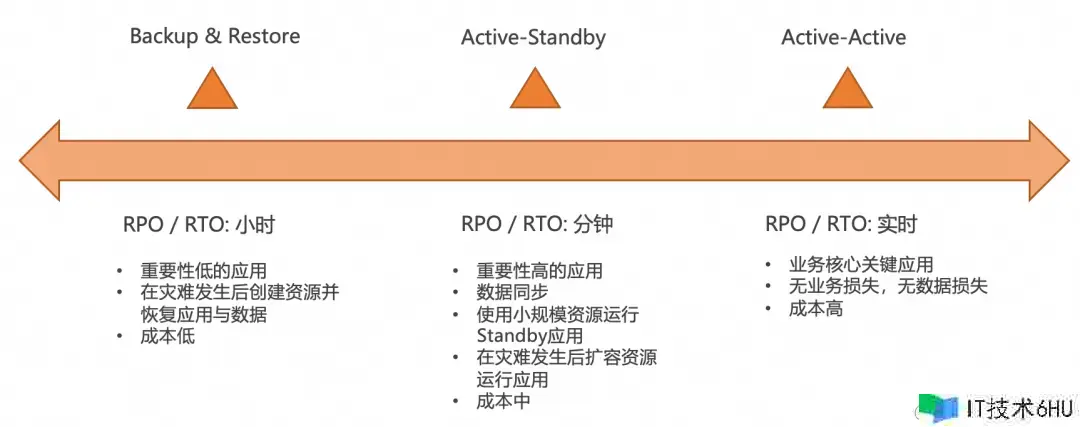

上图中，描绘的常见的 3 种容灾战略：备份与康复、主备、双活，不同的容灾战略对应了不同的收益和本钱。您需求综合分析事务的重要性、危险、可投入的本钱等，以挑选合适的容灾战略。

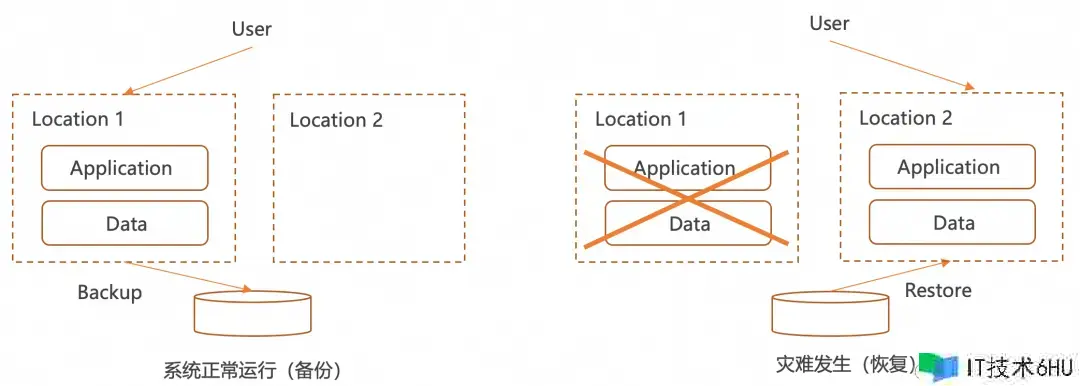

备份与康复（Backup-Restore）
在体系运转时，备份运用和数据，在灾祸产生时，在另一个地址康复运用和数据，并切换事务流量。因为数据无法实时备份，在康复数据时会有必定的数据丢失，一起假如数据量较大，康复数据时刻或许较长。

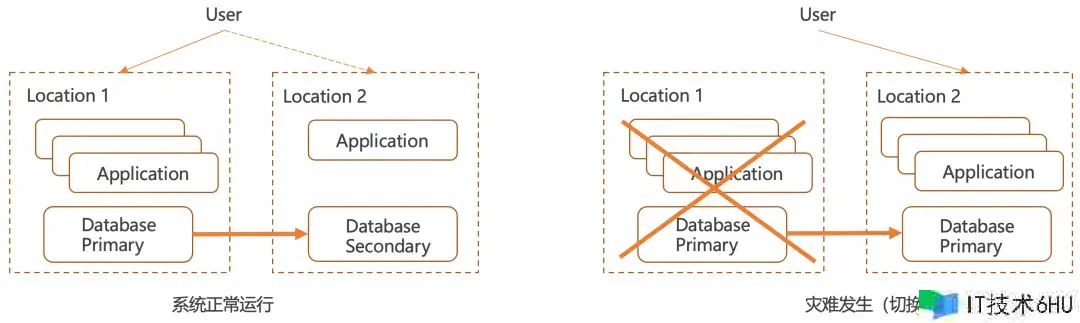

主备（Active-Standby）
在主备模式中，主 Location 处理所有的事务流量，备用 location 能够启动较少的运用实例节约本钱，并周期发送测验流量以验证体系有效性。在灾祸产生时，做数据库主备切换，扩容运用实例数，并切换事务流量。
双活（Active-Active）
在双活模式中，2 个 Location 启动相同的运用实例数，一起处理事务流量。在灾祸产生时，做数据库主备切换，并切换事务流量。
容灾规模
多可用区（Multi-AZ）
阿里云地域（Region） [ 11] 包含多个可用区（AZ），可用区（AZ）是电力和网络互相独立的物理区域，对停电，断网等部分中断的容灾场景，能够运用多个可用区（AZ）规划容灾战略。因为可用区间的网络延时较短，能够更容易完成数据部分的容灾计划，包含数据库、缓存和音讯等。
多地域（Multi-Region）
为了应对更大规模的灾祸毛病事情，这些事情或许会影响同地域（Region）的多个可用区（AZ），您能够运用多个地域（Region）规划容灾战略。但因为地域间更大网络延时，容灾计划复杂度和完本钱钱较高。
在挑选多可用区（AZ）或许多地域（Region）容灾计划时，需求重点考虑有状况运用和依赖的云产品（例如：数据库、缓存和音讯）是否支撑多地域或许多可用区容灾。
计划示例
备份与康复（Backup & Restore）
公共云跨可用区和跨地域备份与康复
-

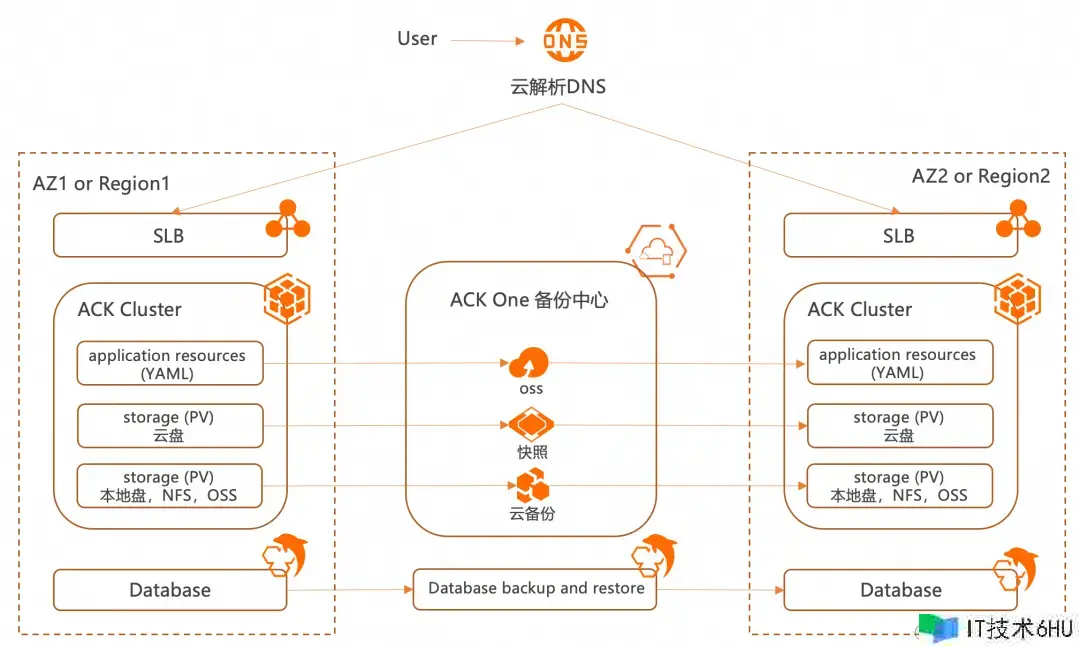

经过 ACK One 备份中心 [3 ] ，能够备份 ACK 集群中的运用，包含无状况运用和有状况运用，对有状况运用，在备份运用 YAML 的一起能够备份相关 Storage 数据。
-
ACK One 备份中心集成云产品云盘快照 [ 12] ，文件存储 NAS [13 ] ，目标存储 OSS [14 ] 和云备份 [15 ] ，分别支撑运用 YAML，云盘 PV，文件体系 PV 的一键备份。
-
备份后，能够随时将运用和 Storage 数据，康复到恣意地域和可用区的 ACK 集群。
-
阿里云数据库服务的备份与康复，能够参阅相应数据产品的文档，例如：RDS MySQL 数据库备份康复 [ 16] ，RDS 实例间数据搬迁 [17 ] 。

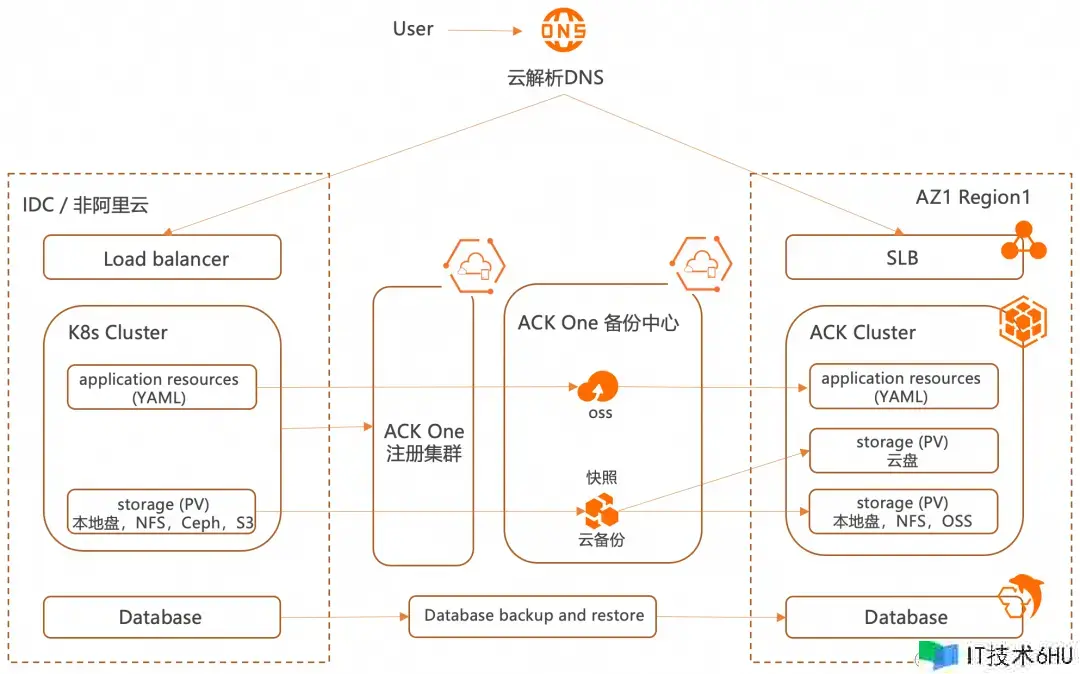

混合云备份与康复
-
经过 ACK One 注册集群 [ 4] ，能够将 IDC 自建或许非阿里云 K8s 集群，接入到阿里云 ACK 控制台。
-
接入 ACK One 注册集群后，经过 ACK One 备份中心，能够备份 IDC 自建和非阿里云 K8s 集群中的运用，包含无状况运用和有状况运用，对有状况运用，在备份运用 YAML 的一起能够备份相关 Storage 数据。
-
备份后，能够随时将运用（Deployment/Statefulset）和数据（PV/PVC），康复到恣意地域和可用区的 ACK 集群。
总结
备份康复计划施行本钱较低，但 RTO 和 RPO 相对较长，取决于数据量的大小和运用的复杂度。备份中心能够供给的全量备份 增量备份才能，削减 RTO 和 RPO 时刻。
备份康复作为容灾的兜底计划，重要性高，在体系运维的过程中，要确保备份的及时性和可康复性。
别的，许多用户挑选经过备份康复功能完成运用的跨集群搬迁，场景如下：
-
事务上云，将本地 IDC 集群中的运用，搬迁到阿里云 ACK 集群中，参阅 IDC 运用上云搬迁 [ 18] 。
-
集群版别较老，版别升级有稳定性危险，能够先创立新版别集群，经过备份康复将运用搬迁到新版别集群运转，参阅跨版别集群搬迁 [ 19] 。
-
用户在收敛云账号或许组织调整时，需求跨账号集群接入 [ 20] 和跨集群搬迁运用 [21 ] 。
多集群 Service

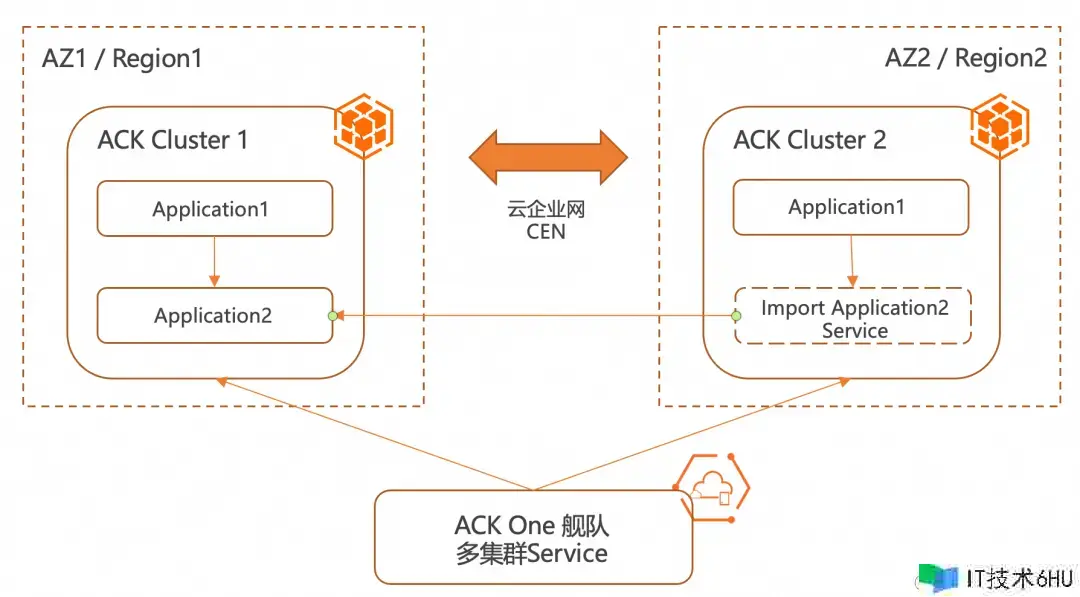

在运用搬迁的过程中，因为运用的数量较多，需求分批搬迁，一起运用间存在调用联系。此时，在网络打通的前提下，能够运用 ACK One 舰队多集群 Service [ 5] ，完成运用 Kubernetes Service 跨集群访问。如下图所示，ACK One 舰队多集群 Service，能够将 Cluster1 的 Applcation2 的 Kubernetes Service（包含 endpoints）注入到 Cluster2，Cluster2 上的 Application1 能够访问 Cluster1 上的 Application2。
在专线拉通的前提下，经过 ACK One 注册集群，IDC 和非阿里云的 K8s 集群也能够是用 ACK One 舰队多集群 Service。
单地域多可用区容灾
依据 DNS 流量分发
-
经过 ACK One GitOps 运用分发 [6 ] ，在 2 个 ACK 集群中布置运用，完成依据 Git 库房的继续一致性布置。
-
经过大局流量办理（GTM） [22 ] 做 DNS 解析完成负载分发，并监控体系运转健康状况，主动触发容灾切换。
-
每个 AZ 内，经过 ACK Ingress [ 7] 完成 7 层流量办理。
-
备集群和主集群的运用版别相同，但备集群节点较少，运用副本较少，节约本钱。
-
在主体系不行用时，大局流量办理（GTM）会将服务域名 DNS 解析到备用体系，完成主备切换。
-
因为流量的增加，备集群中 ACK HPA [8 ] 会扩容运用副本，从而触发 ACK Cluster Autocaler [9 ] 扩容集群节点。
-
阿里云中间件（音讯，缓存）的跨可用区容灾，可参阅相关文档，例如：云音讯行列 RocketMQ 版实例标准 [ 23] ，云音讯行列 Kafka 版实例标准 [ 24] ，云原生内存数据库 Tair 容灾计划 [ 25] 。
-
阿里云数据库服务的跨可用区容灾，可参阅相关文档，例如：RDS MySQL 数据库建立高可用架构 [ 26] 。
留意：
-
本计划依据 DNS 流量转发，因为 DNS 缓存，在灾祸事情产生时，部分事务仍然路由到主体系，造成必定的事务损失。
-

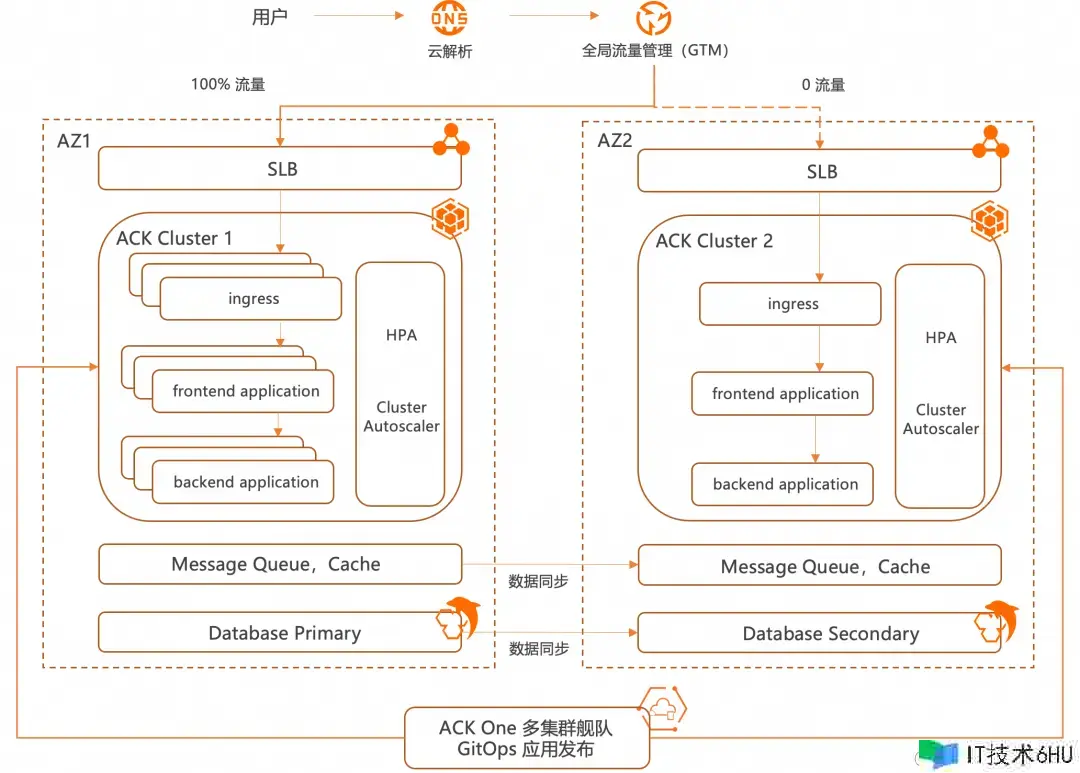

需求在 2 个集群中分别装备保护 7 层 ingress 规则，本钱高。体系正常运转状况：

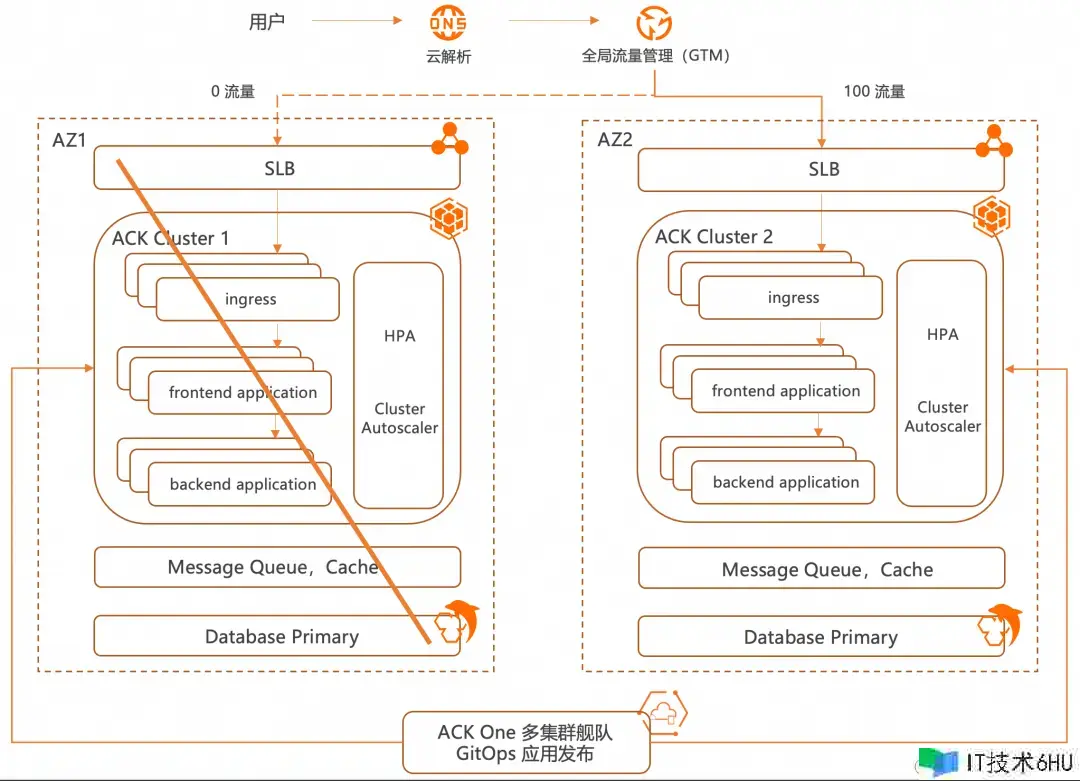

灾祸事情产生，AZ 不行用时，体系主备切换，GTM 将流量切换到 AZ2，ACK Cluste2 的运用实例主动扩展，中间件和数据库多可用区高可用切换。
依据 ACK One 多集群网关
-
经过 ACK One GitOps 运用分发，在 2 个 ACK 集群中布置运用，完成依据 Git 库房的继续一致性布置。
-
经过 ACK One 多集群网关 [ 10] ，界说标准 K8s Ingress 规则（YAML 格局），完成 7 层流量治理，完成流量的主备模式分发。多集群网关为跨可用区高可用。
-
备集群和主集群的运用版别相同，但备集群节点较少，运用副本较少，节约本钱。能够发送特定 http header 的测验流量，多集群网关转发到备集群以验证工作状况。
-
在主体系不行用时，ACK One 多集群网关会主动将事务流量备用体系，完成主备切换。
-
因为流量的增加，备集群中 ACK HPA 会扩容运用副本，从而触发 ACK Cluster Autocaler 扩容集群节点。
-
阿里云数据库服务的跨可用区容灾，可参阅相关文档，例如：RDS MySQL 数据库建立高可用架构。
留意：
-
本计划为 HTTP 七层流量转发，合作 7 层健康检查，主备切换时相比 DNS 计划，大幅减低事务流量损失。
-
网关侧统一支撑依据 Ingress 规则的流量治理，相比 DNS 计划，合并了四层负载均衡 SLB 和七层 Ingress 网关，降低体系复杂度和保护本钱。

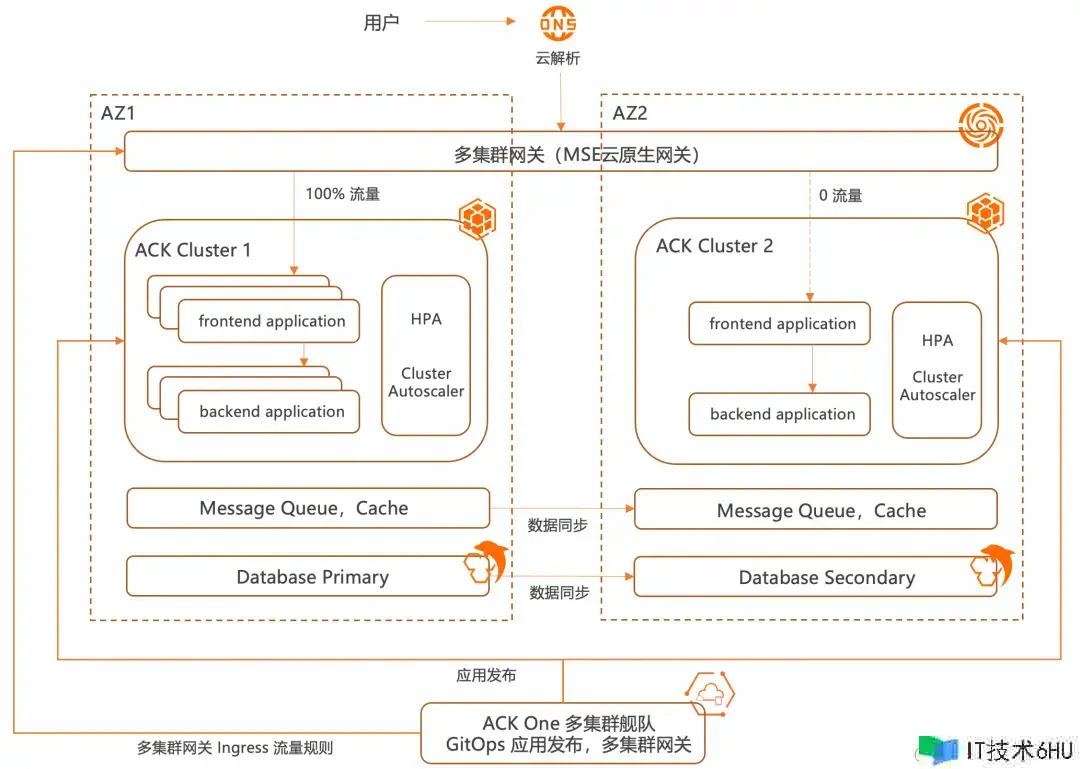

体系正常运转状况：

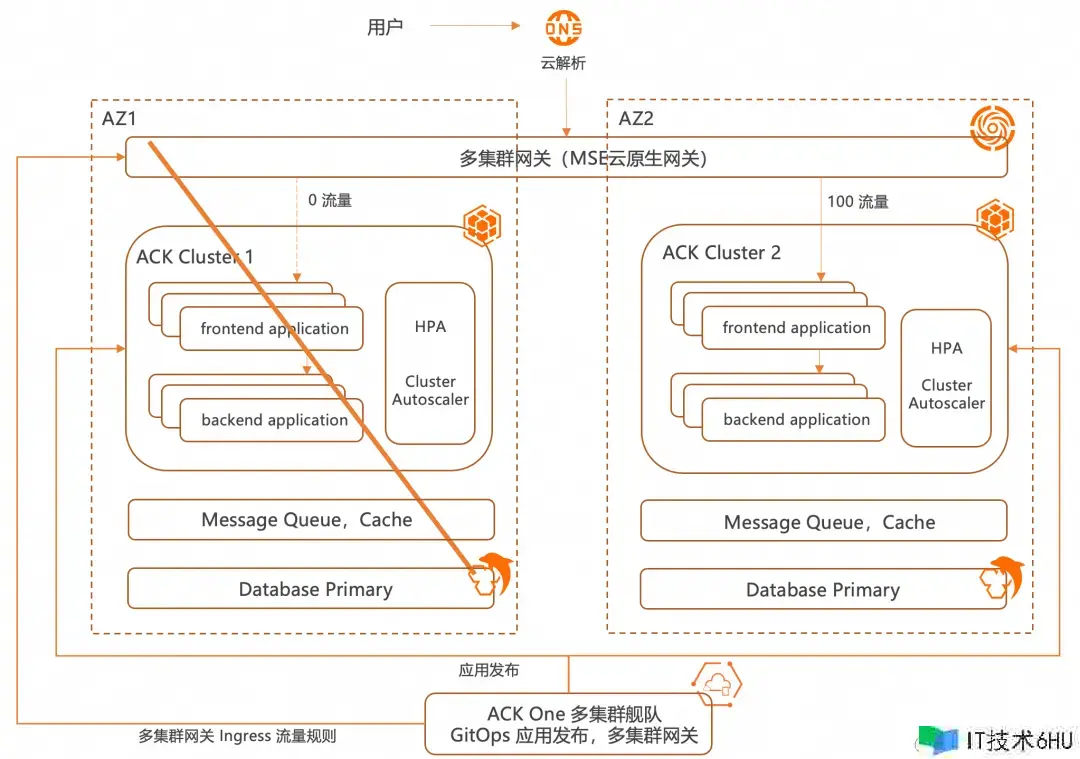

灾祸事情产生，AZ 不行用时，体系主备切换，多集群网关（MSE 云原生网关）主动将流量切换到 AZ2 的 ACK Cluste2 中， 运用实例主动扩展。
跨可用区双活
以上 2 个计划以主备模式为例，描绘了体系架构。同样的架构，依据 DNS 流量分发和 ACK One 多集群网关也支撑双活场景，能够装备流量分发比例（例如：50% : 50%），支撑主动 failover 切换。在双活的场景下，每个集群中的运用副本数，需求依据流量分发比例确定，集群中需求装备弹性伸缩，以支撑流量切换情况下的流量增加。
总结
单地域多可用区计划完成的本钱较低，能够运用云产品（包含：网关，容器，中间件，数据库）多可用区布置和多可用区高可用，快速完成容灾，对事务改造较小。但此计划仅可应对单个可用区的灾祸和毛病，无法应对地域级的灾祸毛病。
单地域云 IDC 容灾计划
计划架构与单地域多可用区容灾计划类似，要点如下：
-
云上 VPC 与 IDC 建立专线连接，打通管控与数据通道。
-
经过 ACK One 注册集群接入 IDC 集群，运用阿里云强壮可观测和安全才能，统一办理 IDC 集群和 ACK 集群。
-
经过 ACK One GitOps 运用分发，在 2 个集群中布置运用，完成依据 Git 库房的继续一致性布置。

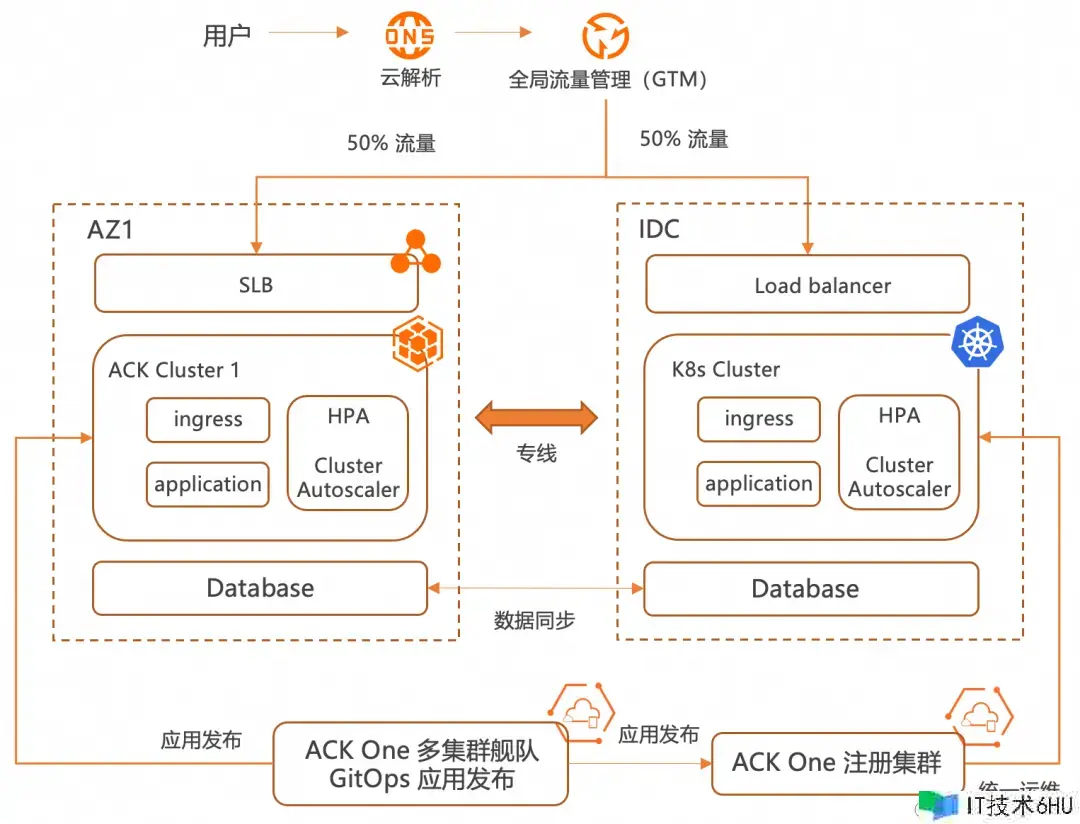

依据 DNS 流量分发（单地域云上和云下双活）
依据 ACK One 多集群网关（单地域云上和云下双活）

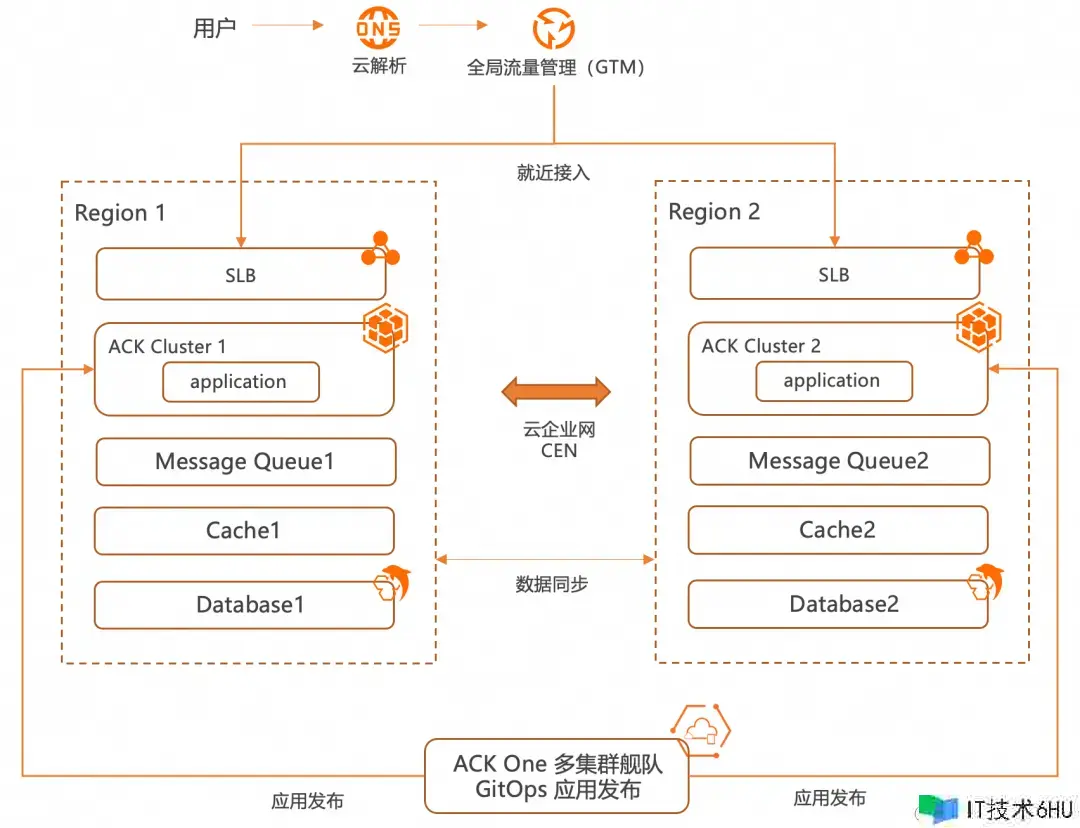

多地域容灾
假如事务规模大重要性高，服务的用户数量多规模广，单地域的容灾计划就无法满意事务高可用要求，这时需求多地域容灾计划。在多个地域独立布置事务体系，确保每个地域的事务体系具有单独闭环供给完好的服务才能。
-
经过大局流量办理（GTM）完成用户就近接入相应地域。
-
经过 ACK One GitOps 运用分发，在 2 个 ACK 集群中布置运用，完成依据 Git 库房的继续一致性布置。
-
缓存多地域高可用计划，能够参阅阿里云产品相关文档，例如：Tair 全球多话 [ 27] 。
-
数据库跨地域高可用计划，能够参阅阿里数据库云产品相关文档，例如：云原生数据库 PolarDB MySQL 全球数据库 [ 28] 。
-
地域内，能够采用单地域多可用区容灾计划。

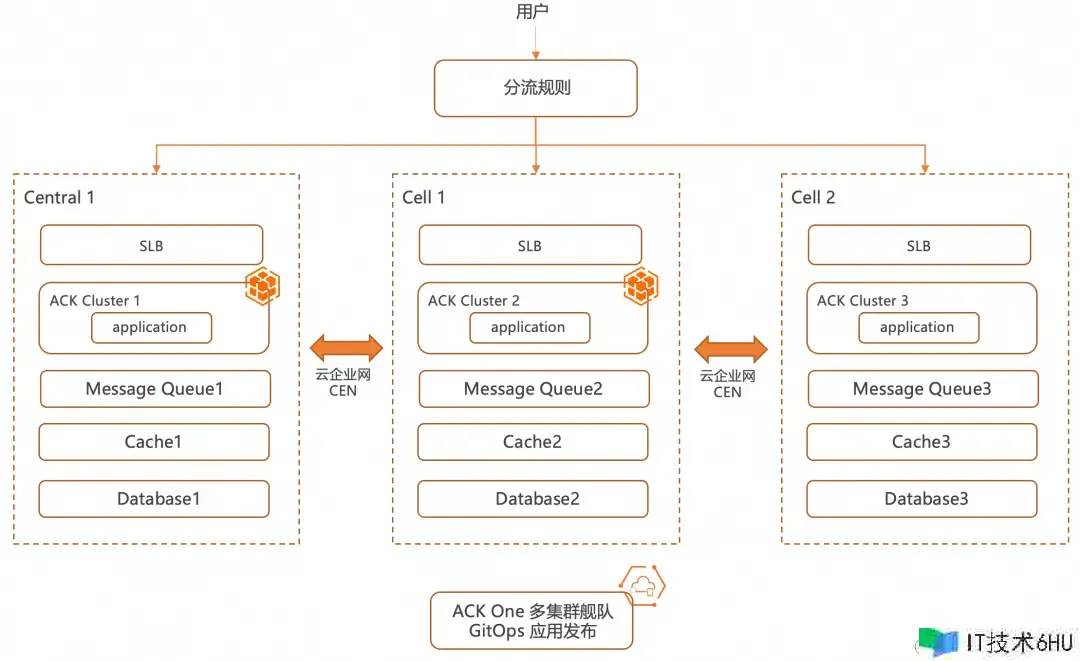

单元化多活布置
区别与前一计划，多地域单元化多活布置，需求规划分片规则对运用和数据进行分片，使得单元供给面向部分数据分片的完好服务才能，完成事务安全毛病隔离，水平扩展，服务巨大的用户群体。一般分为中心单元（拥有所有用户数据）和多个子单元（分片后详细数据）。此种方法需求事务体系支撑，自界说分流规则，数据拆分，单元间合作等，复杂度高。
总结
各种灾祸事情会影响您事务的可用性，经过运用阿里云的相关云产品的容灾才能，能够减轻或许消除这些影响。首要，需求了解事务可用性需求，从而挑选一个适当的容灾战略，然后，运用阿里云相关云产品，包含：容器（容器服务 Kubernetes 版 ACK [ 1] 和分布式云容器渠道 ACK One [ 2] ）、音讯、缓存、数据库等，规划容灾架构，快速达到您事务可用性要求的康复时刻方针 RTO 和康复点方针 RPO。
