前语

这个专栏系列的文章，是对过去3年工作经验的总结。

希望以后在遇到类似的事务需求时，能直接复制粘贴搞定。

节省下时间去做其它工作。

简介

本文主要记录怎么运用BottomNavigationView + ViewPager，来进行底部导航栏结构的页面的完成。

本文没有在底部导航栏进行未读红点、未读数量的功用完成。

因为有印象的一次，是运用TabLayout在顶部进行完成。

但在写文章的过程中，查阅了一些文章和源代码，自己也实践了一下。发现BottomNavigationView比较难完成。

因此有这方面需求的，能够运用BottomNavigationBar、TabLayout、或许开源框架：BottomNavigation （github.com/Ashok-Varma…

BottomNavigationView + ViewPager

具备功用：

  • 选中与未选中状态下的：
    • 图标
    • 图标色彩
    • 文本巨细
    • 文本色彩
    • 文本字体
  • 水波纹

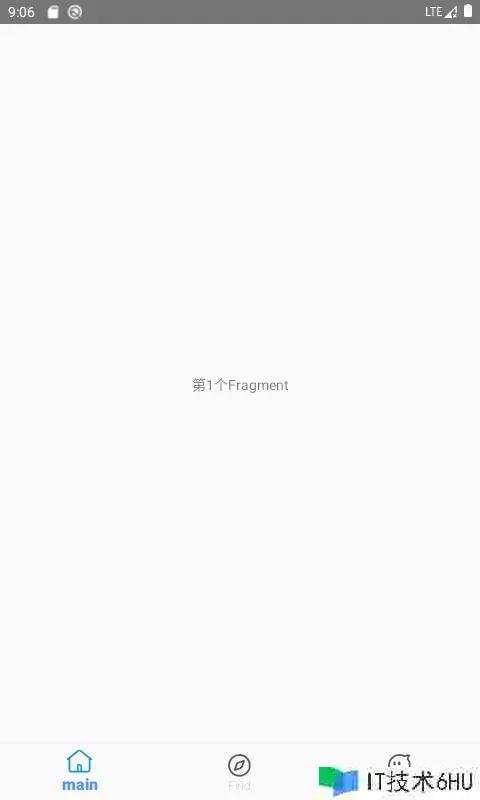

效果图：

Android快速开发模板：主页-BottomNavigationView+ViewPager

代码完成

  1. 文本strings.xml：

<resources>
    <!--省掉其它代码-->
    <string name="home">Home</string>
    <string name="find">Find</string>
    <string name="mine">Mine</string>
</resources>
  1. icon资源文件、selector：（以selector_home.xml示例，其余的自己补充）
<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:drawable="@drawable/ic_home_blue" android:state_selected="true"/>
    <item android:drawable="@drawable/ic_home"/>
</selector>
  1. menu：
<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">
    <item
            android:id="@+id/first"
            android:icon="@drawable/selector_home"
            android:title="@string/main"/>
    <item
            android:id="@+id/two"
            android:icon="@drawable/selector_find"
            android:title="@string/find"/>
    <item
            android:id="@+id/three"
            android:icon="@drawable/selector_mine"
            android:title="@string/mine"/>
</menu>
  1. 文本的字体、色彩、巨细的界说：（代码写在：style.xml）

<resources>
    <!--省掉其它代码-->
    <style name="nav_active_style" parent="TextAppearance.AppCompat">
        <item name="fontFamily">sans-serif-black</item>
        <item name="android:textSize">16sp</item>
        <item name="android:textColor">#5694FF</item>
    </style>
    <style name="nav_in_active_style" parent="TextAppearance.AppCompat">
        <item name="fontFamily">sans-serif-thin</item>
        <item name="android:textSize">12sp</item>
    </style>
</resources>
  1. 页面布局：
<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
        xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:app="http://schemas.android.com/apk/res-auto"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
>
  <androidx.viewpager.widget.ViewPager
          android:id="@+id/vp"
          android:layout_width="match_parent"
          android:layout_height="0dp"
          app:layout_constraintBottom_toTopOf="@id/bnv"
          app:layout_constraintTop_toTopOf="parent"
  />
  <com.google.android.material.bottomnavigation.BottomNavigationView
          android:id="@+id/bnv"
          android:layout_width="match_parent"
          android:layout_height="56dp"
          android:background="?android:attr/windowBackground"
          app:itemIconSize="27dp"
          app:itemTextAppearanceActive="@style/nav_active_style"
          app:itemTextAppearanceInactive="@style/nav_in_active_style"
          app:layout_constraintBottom_toBottomOf="parent"
          app:menu="@menu/home_bottom_nav_menu"
  />
</androidx.constraintlayout.widget.ConstraintLayout>
  1. Fragment布局：（用于ViewPager进行显示）
<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
                                                   xmlns:app="http://schemas.android.com/apk/res-auto"
                                                   android:layout_width="match_parent"
                                                   android:layout_height="match_parent"
>
    <TextView
            android:id="@+id/tvFmName"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Common Fragment"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toTopOf="parent"
    />
</androidx.constraintlayout.widget.ConstraintLayout>
  1. Fragment：
class CommonFragment: BaseFragment<CommonFragmentBinding, ViewModel>() {
    private var mNeedShowText: String = ""
    fun setText(text: String) {
        mNeedShowText = text
    }
    override fun getViewModel(): Class<ViewModel> {
        return ViewModel::class.java
    }
    override fun onCreateBinding(
        inflater: LayoutInflater,
        container: ViewGroup?,
        savedInstanceState: Bundle?
    ): CommonFragmentBinding {
        return CommonFragmentBinding.inflate(inflater, container, false)
    }
    override fun initView() {
        mBinding.tvFmName.text = mNeedShowText
    }
}
  1. Activity：
class HomeBottomNavActivity: BaseActivity<HomeBottomNavActivityBinding, ViewModel>() {
    companion object {
        fun start(context: Context) {
            val intent = Intent(context, HomeBottomNavActivity::class.java)
            context.startActivity(intent)
        }
    }
    private var mFirstFragment: CommonFragment? = null
    private var mSecondFragment: CommonFragment? = null
    private var mThirdFragment: CommonFragment? = null
    private var mFragments = emptyList<Fragment>()
    private val mFragmentIds by lazy {
        arrayListOf<Int>().also {
            it.add(R.id.first)
            it.add(R.id.two)
            it.add(R.id.three)
        }
    }
    override fun getViewBinding(): HomeBottomNavActivityBinding {
        return HomeBottomNavActivityBinding.inflate(layoutInflater)
    }
    override fun getViewModel(): Class<ViewModel> {
        return ViewModel::class.java
    }
    override fun initView() {
        initFragments()
        initViewPager()
        initNavigation()
    }
    override fun initListener() {
    }
    private fun initFragments() {
        mFirstFragment = CommonFragment().apply { setText("第1个Fragment") }
        mSecondFragment = CommonFragment().apply { setText("第2个Fragment") }
        mThirdFragment = CommonFragment().apply { setText("第3个Fragment") }
        mFragments = mutableListOf(mFirstFragment!!, mSecondFragment!!, mThirdFragment!!)
    }
    private fun initViewPager() {
        mBinding.vp.adapter = object : FragmentPagerAdapter(supportFragmentManager, BEHAVIOR_RESUME_ONLY_CURRENT_FRAGMENT) {
            override fun getCount(): Int {
                return mFragments.size
            }
            override fun getItem(position: Int): Fragment {
                return mFragments[position]
            }
        }
        mBinding.vp.offscreenPageLimit = mFragments.size
        mBinding.vp.addOnPageChangeListener(object : ViewPager.OnPageChangeListener {
            override fun onPageScrolled(
                position: Int,
                positionOffset: Float,
                positionOffsetPixels: Int
            ) {}
            override fun onPageSelected(position: Int) {
                /*
                页面切换：
                依据ViewPager的页面切换，更新BottomNavigationView的选中项。
                假如要制止ViewPager的左右滑动，那么承继ViewPager，并在onTouch、onInterceptTouchEvent方法中，
                返回false即可。
                 */
                mBinding.bnv.menu[position].isChecked = true
            }
            override fun onPageScrollStateChanged(state: Int) {}
        })
    }
    private fun initNavigation() {
        // 去掉图标的遮罩色彩
        mBinding.bnv.itemIconTintList = null
        mBinding.bnv.apply {
            // 由未选中到选中状态时
            setOnNavigationItemSelectedListener {
                mFragmentIds.indexOf(it.itemId).also { index ->
                    if (index < 0 || (mBinding.vp.adapter?.count ?: 1) <= index) return@also
                    // ViewPager切换到对应的页面
                    mBinding.vp.currentItem = index
                }
                true
            }
            // 选中状态再次点击时触发
            setOnNavigationItemReselectedListener {}
        }
    }
}
  1. AndroidManifest.xml装备：
<activity
        android:name=".home.bottomNav.HomeBottomNavActivity"
        android:configChanges="keyboardHidden|screenSize|orientation"
        android:exported="false"
        android:screenOrientation="portrait"/>
  1. 常用属性阐明：
app:itemTextColor 文字的色彩，能够经过selector来操控选中和未选中的色彩
app:itemIconTint 图标的色彩，能够经过selector来操控选中和未选中的色彩
app:itemIconSize 图标巨细，默许24dp
app:iteamBackground 布景色彩，默许是主题的色彩
app:itemRippleColor 点击后的水波纹色彩
app:itemTextAppearanceActive 设置选中时文字样式
app:itemTextAppearanceInactive 设置默许的文字样式
app:itemHorizontalTranslationEnabled 在label visibility 形式为selected时item水平方向移动
app:elevation 操控控件顶部的暗影
app:labelVisibilityMode 文字的显示形式
app:menu 指定菜单xml文件（文字和图片都写在这个里面）

假如想看更多属性，可看参考文章：
