项目简介:

PikaScript是一个完全重写的超轻量级python引擎,具有完整的解释器,字节码和虚拟机架构,可以在少于4KB的RAM下运行,用于小资源嵌入式系统。相比同类产品,如MicroPython,LuaOS等,资源占用减少85%以上。 入选2021年度 Gitee最有价值开源项目,加入RT-Thread嵌入式实时操作系统编程语言类软件包。 在CH32V103 RISC-V开发板上完成了PikaScript的部署,并为CH32V103提交了PikaSciprt标准BSP和驱动模块包,并完成了交互式运行的驱动。

硬件说明:

RT-Thread使用情况概述: 整个方案涉及的技术栈有:RT-Thread线程和定时器, 编译原理、字节码设计、虚拟机设计、PikaScript部署技术和驱动模块开发技术等等。通过这个作品,扩充了PikaScript的BSP支持列表,验证了PikaScript和rt-thread的兼容性,验证了PikaScript在小容量(64Kb)RISC-V架构的部署能力和兼容性。内核部分:使用了线程、定时器 。

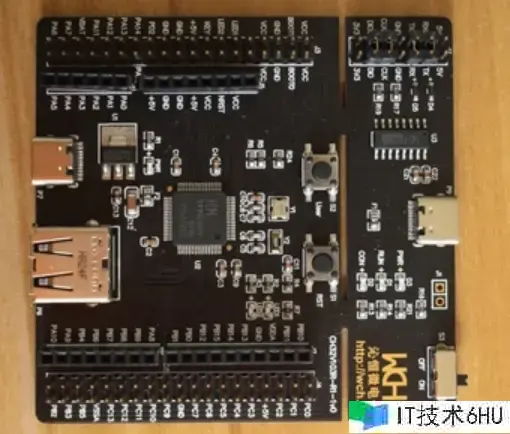

软件包: PikaScript软件包硬件使用了RTT大赛提供的CH32V103开发板,使用了板上的LED资源用于指示脚本运行状态,为GPIO硬件开发了Python脚本模块,用于测试脚本驱动拓展功能。

一款自研Python解释器

软件说明:

0.摘要PikaScript是一个完全重写的超轻量级python引擎,具有完整的解释器,字节码和虚拟机架构,可以在少于4KB的RAM下运行,用于小资源嵌入式系统。相比同类产品,如MicroPython,LuaOS等,资源占用减少85%以上。入选2021年度 Gitee最有价值开源项目,加入RT-Thread嵌入式实时操作系统编程语言类软件包。本项目在CH32V103 RISC-V开发板上完成了PikaScript的部署,为CH32V103提交了PikaSciprt标准BSP和驱动模块包,并完成了交互式运行的驱动。

1.方案选型——CH32V103运行Python脚本,并不好办

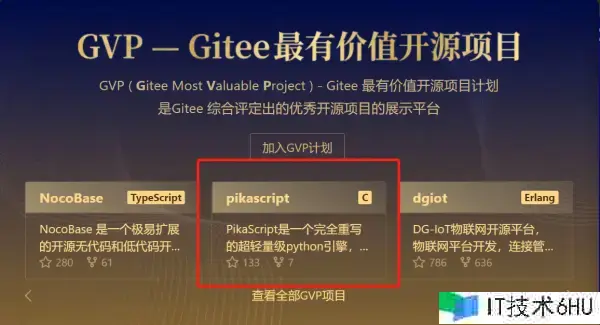

首先我们需要选择一个能够在CH32上运行的嵌入式Python解释器。能够在flash为64Kb的RISC-V MCU上部署Python解释器,需要有极小的编译体积,还不能依赖于ARM架构的独享技术。首先排除通用Python解释器CPython,不说CPython需要依赖linux,单是体积就可以排除。其次在嵌入式领域大火的MicroPython技术是有可能选用的备选项,但是MicroPython在ARM平台需要最少128Kb的体积,而RISC-V平台的GCC编译器优化成熟度不如ARM平台,所以编译体积只会更大不会更小,所以MicroPython不能在本次的CH32V103平台部署。好了,不卖关子了,能够在CH32V103平台部署的Python解释器,只有我目前在开发的PikaScript超轻量级Python解释器,(如果还有其他方案,请批评指正,我麻溜修改)。虽然相对于MicroPython,PikaScript没有那么完整的标准库支持,但基本的运行时对象、控制流、交互式运行都是可以实现的,且PikaScript的跨平台能力非常好,在极限的依赖管理策略下,PikaScript只依赖LibC,在任何平台都几乎没有依赖缺失问题,或许还能够运行在FPGA软核中(理论上可行,未验证)。另外感谢Gitee提供的开源平台,PikaScript刚刚被Gitee评委大佬们选入GVP——最有价值开源项目,所以如果你现在打开Gitee首页,大概率可以看到PikaScript的金色牌牌。

一款自研Python解释器

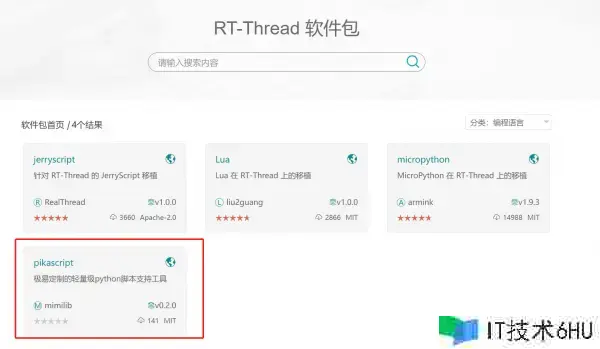

PikaScript还入选了rt-thread软件包,rt-thread真的是非常有活力的开源社区。

一款自研Python解释器

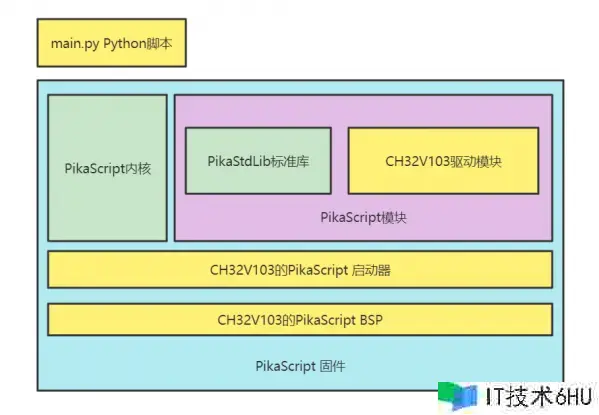

PikaScript严苛的依赖管理策略,使得部署非常轻松,这是跨平台,易部署的特点。但是单纯的易部署并没有什么用,如果难以拓展功能,就只是一个花瓶而已。我们知道在MCU开发领域,一直是C语言的天下,C语言的生态占据MCU开发的80%以上,大部分MCU都有厂家提供的C语言开发套件,因此MCU平台的Python解释器,最重要的拓展手段,就是绑定C语言的原生库,将C语言库绑定为Python模块,这通常被称为Python的C模块。为MicroPython绑定C语言模块与通用的CPython类似,需要将C库编译为静态库,再进行链接,链接时需要手动注册许多全局表,且制作C模块的过程中需要使用大量linux平***有的工具,这对于以Windows平台开发为主的MCU工程师来说,门槛很高。而PikaScript可以在MCU工程师熟悉的Windos平台完成C模块的开发,通过自研的模块预编译器,能够自动完成模块的注册工作,C模块的开发者需要提供的仅仅是一个用Python写成的模块的调用API而已,预编译器会自动将这个Python文件预编译为C文件,完成模块的链接和注册。而只要使用正确的命名,原生的C的函数就能够被自动注册进模块中,供解释器调用,也不需要编译静态库。让PikaScript在CH32V103跑起来,意思也就是开发一个能在CH32V103运行的PikaScript固件。我们先看一下一个PikaScript固件有哪些部分。

一款自研Python解释器

在图中标注黄色的部分是我们需要制作的,而绿色部分是跨平台的,我们只需要拉取源码进行编译即可,不需要修改。从下往上看,首先是需要一份PikaScript的BSP,BSP也就是板级支持包,这通常只要将厂商提供的MCU的标准库稍加整理即可获得。然后是PikaScript的启动器,这包含了固件入口main.c,以及基本的设备初始化代码,包括对printf的支持。有了BSP和启动器,就已经可以运行PikaScript的固件了,只不过还只能使用PikaScript提供的标准库功能和Python的基本语法,还不能使用MCU上搭载的外设资源。为了使用CH32V103的外设资源,我们还需要开发CH32V103的驱动模块,在这个项目中,我们开发了GPIO的驱动模块和基于rt-thread tick定时器的延时模块。最上层的就是我们要运行的Python脚本了,模块预编译器也可以处理Python脚本,根据脚本中导入的模块来自动裁剪固件,在脚本中没有import的固件会被自动裁剪掉,我们可以在main.py中选择要加入固件的模块,以及编写系统初始化后最先运行的Python脚本,将其烧录进固件中。

2.制作BSP和启动器——先跑起来再说

BSP通常是用芯片的原厂提供的例程制作的,在这个项目中,我们就使用CH32V103的官方例程中的uart_printf和MounRiver River Studio生成的rt-thread模板来制作。完成了对rt-thread模板的一些剪裁之后,再加入printf的初始化函数,对项目稍作整理,BSP部分就完成了。PikaScript的启动器的制作也比较简单,在main.c中添加#include “pikaScript.h”并调用pikaScriptInit()函数即可启动PikaScript。pikaScript.h和pikaScriptInit()都是由预编译器自动生成的,在制作启动器之前,需要拉取PikaScript的源码。PikaScript官方(其实就是我自己)提供了一个包管理工具,只需要编写requestment.txt,就可以从gitee中自动拉取相应版本的源码和模块。在拉取内核源码时,预编译器也会自动被拉取下来,我们在main.py中写入import PikaStdLib,然后用我们使用拉取下来的预编译器进行预编译,就能得到pikaScriptInit()函数了。包管理工具不仅可以拉取内核,还可以拉取模块,也就是说我们自己制作的CH32V103的驱动模块,也可以挂到PikaScript模块库中,进行自动拉取。

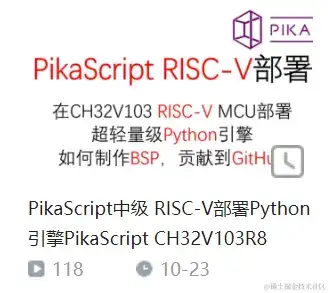

BSP和启动器的制作我录制了一个视频教程,想要了解细节或者想自己制作BSP的大佬可以看视频了解。www.bilibili.com/video/BV1Cq…

一款自研Python解释器

3.制作CH32V103的驱动模块

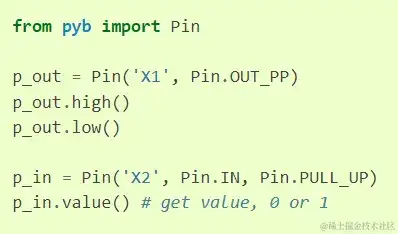

接下来我们制作CH32V103的驱动模块,使得CH32V103上面的外设资源能够被Python脚本调用到。在这个项目中,我们制作了一个PikaScript的标准设备驱动,什么是标准设备驱动呢?我们先从其他的脚本技术说起,比如MicroPython,并没有统一的外设调用API,这使得用户在使用不同的平台时,都需要重新学习API,比如下面这个是MicroPython在STM32F4平台驱动GPIO的代码。

一款自研Python解释器

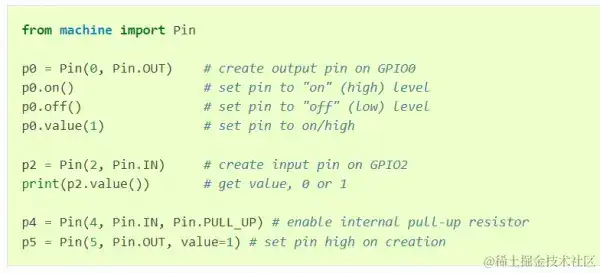

这个是ESP8266的

一款自研Python解释器

可以明显看到在选择pin的管脚时,一个用的是字符串,而另一个用的是整型数,驱动的API标准很混乱。有没有什么办法,能够统一外设的API,使得用户只需要熟悉一套API,就能够在任意平台通用呢?方法是有的,就是PikaStdDevice标准设备驱动模块!

一款自研Python解释器

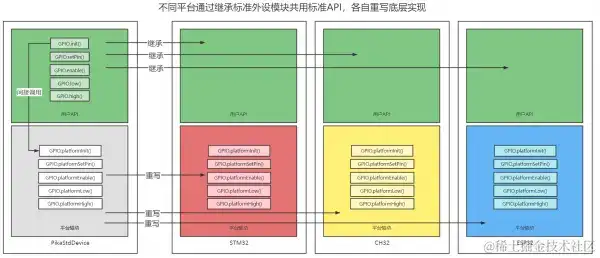

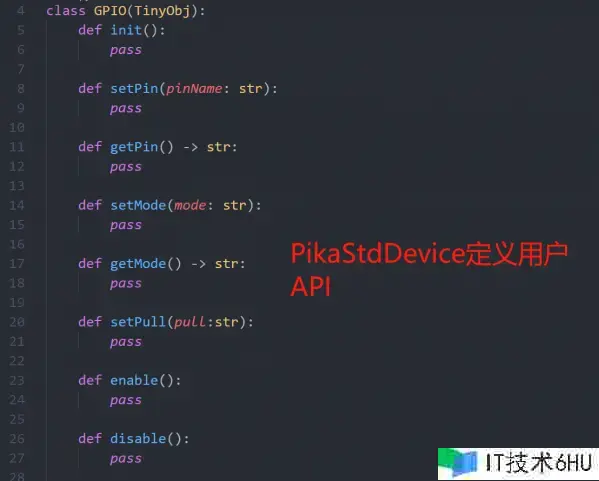

PikaStdDevice是一个抽象的设备驱动模块,定义了所有的用户API,而各个平台的驱动模块只要从PikaStdDevice继承,就能够获得一模一样的用户API,而PikaStdDevice内部会间接调用平台驱动,通过多态特性重写底层的平台驱动,就可以在不同的平台工作了!以GPIO模块为例,以下是PikaStdDevice定义的用户API。

一款自研Python解释器

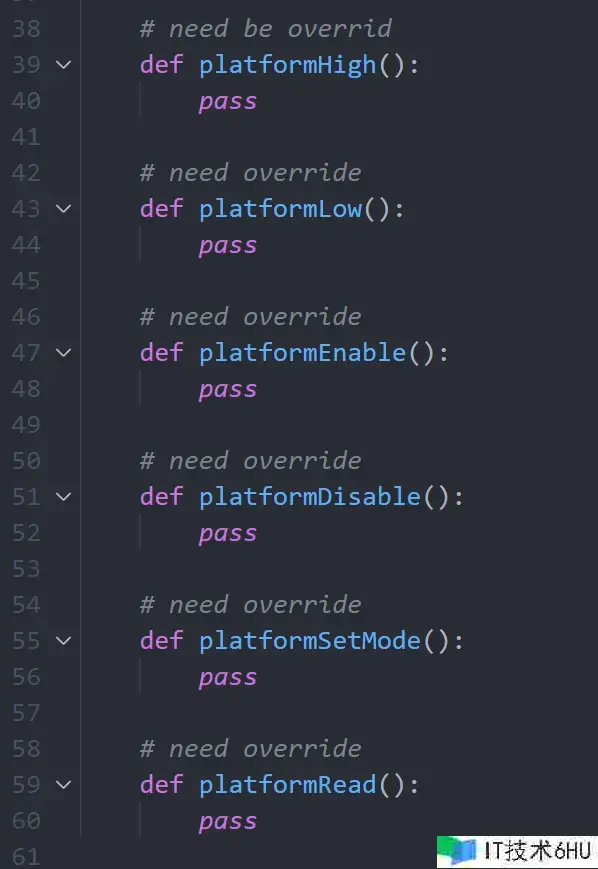

以下是PikaStdDevice需要重写的平台驱动

一款自研Python解释器

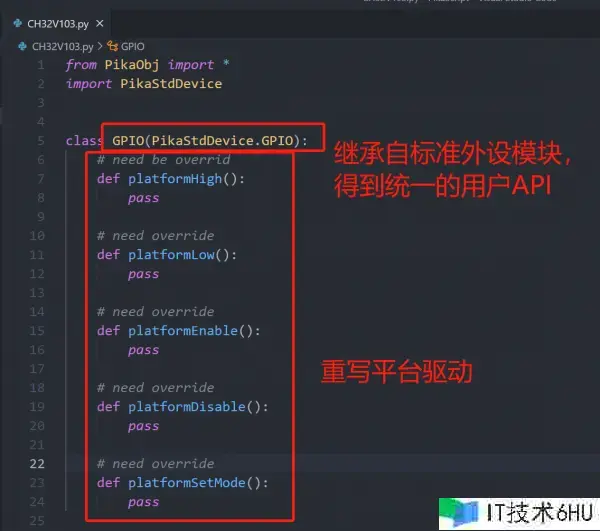

而我们要制作的CH32V103的GPIO模块,就从标准驱动模块中继承。

一款自研Python解释器

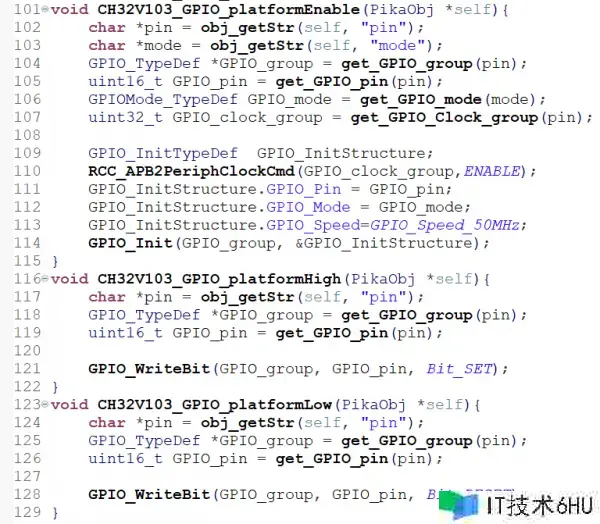

通过这个方法,我们就可以让STM32的驱动模块、CH32的驱动模块、ESP32的驱动模块有着一模一样的用户API!用户只要熟悉了一套API,就可以轻松使用支持了PikaScript标准驱动模块的所有平台!这才是真正的跨平台!下面是部分被注册在驱动模块里面C原生驱动函数。

一款自研Python解释器

驱动模块的开发,我也制作了两个视频,供想要了解细节的大佬们参考。

www.bilibili.com/video/BV1aP…

www.bilibili.com/video/BV1Jr…

一款自研Python解释器

4.支持交互式运行

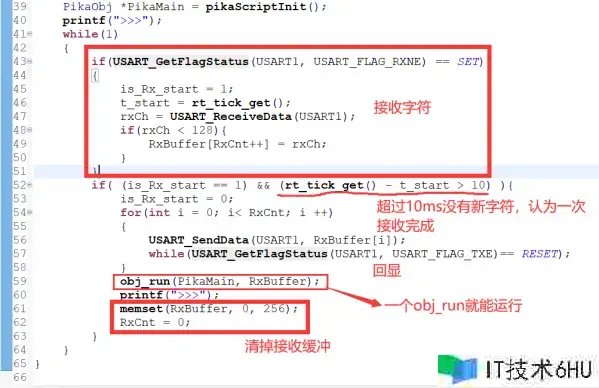

PikaScript不依赖文件系统,只要传入字符串就可以运行,所以只要制作支持字符串读取的串口驱动,就可以支持交互式运行了!下面是本项目中支持交互式运行的驱动代码。

一款自研Python解释器

5.main.py初始化脚本

一款自研Python解释器

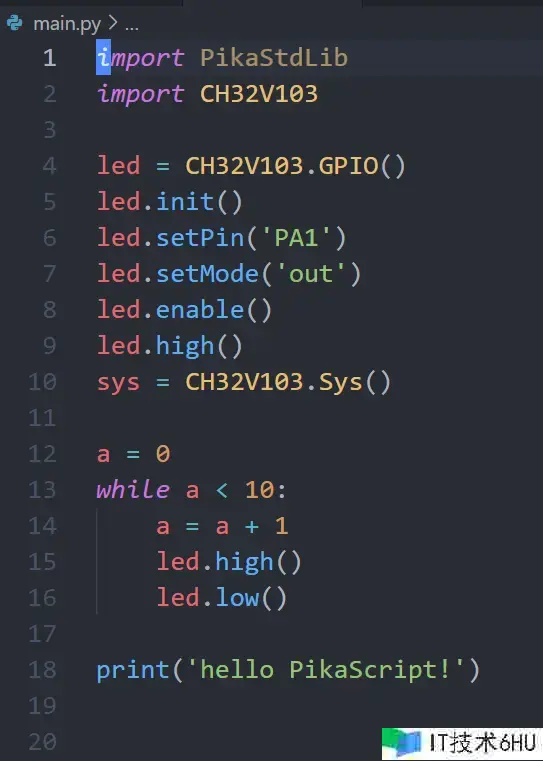

最后我们编写一段用Python写成的初始化脚本,在固件启动后运行,初始化GPIO,并且获得一个系统对象,用于提供延时功能。在初始化结束后,led闪烁10次,并打印hello pikascript!编写好初始化脚本后,用预编译器就可以集成在固件中了。

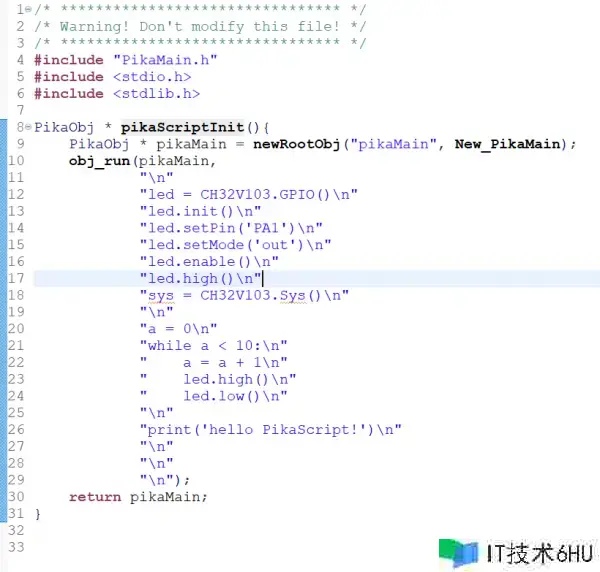

下面是预编译器生成的初始化函数。

一款自研Python解释器

项目地址:PikaScript-CH32V103参赛项目仓库:

gitee.com/lyon1998/ch…

PikaScript总仓库:

gitee.com/lyon1998/pi…

github.com/pikastech/p…

演示效果: 在演示视频中,演示了PikaScript的启动和交互式运行,包括:1.测试了PikaScript的Python脚本交互式运行功能。2.使用led对象的high()方法和low()方法,控制IO的电平,进而控制LED灯3.测试了PikaScript解释器对Python变量的动态创建的支持。4.测试了PikaScript对Python标准库函数print的支持,包括打印整型数和字符串数。5.测试了PikaScript解释器对运算符以及组合运算的支持。6.测试了PikaScript解释器对条件运算符的支持和对控制流的支持。7.测试了PikaScript对多行Python脚本交互式运行的支持。8.测试了sys对象的delay()系统方法,该方法基于rt-thread延时函数,验证了与rt-thread操作系统的兼容性。9.循环打印1-1000整型数,测试了脚本的运行速度。
