一、产品概述
TX6216是一款升压转换器，规划用于经过单节锂离子电池驱动多达7个串联的白光LED。
TX6216采用电流形式，固定频率架构来调理LED电流，LED电流经过外部电流检测电阻丈量。其低104mV反应电压可下降功率损耗并提高功率。
TX6216具有欠压确定，限流和热过载维护功能，可在输出过载时防止损坏。优化的工作频率能够满足小型LC滤波器值和低工作电流的要求，功率高。
内部软启动功能能够下降浪涌电流。
小型封装类型为PCB空间节省和总BOM本钱供给了最佳解决方案。
二、产品特色
- 高功率：高达90％
- 1.2MHz稳定频率操作
- 集成内部功率MOSFET

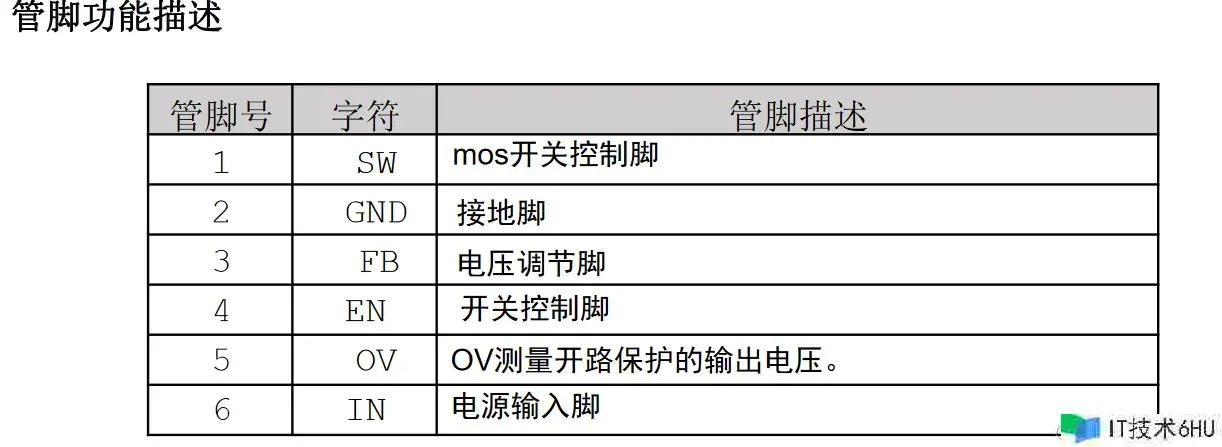

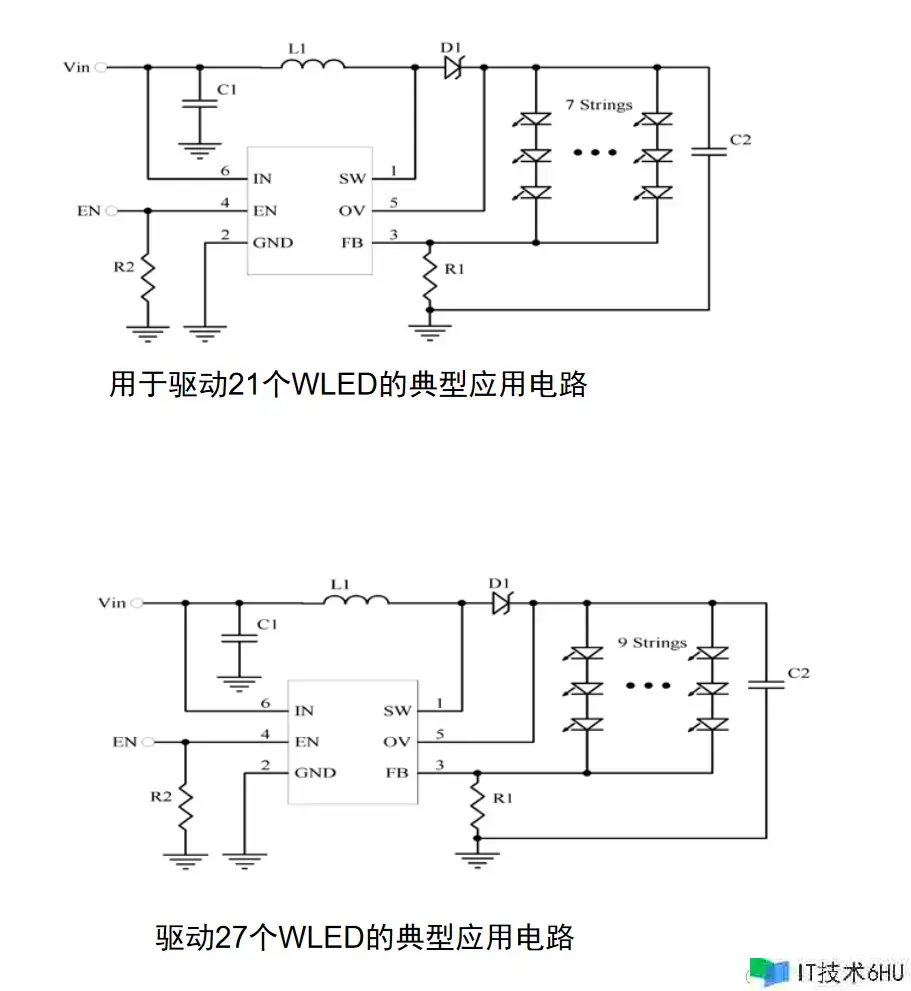

- 最多可驱动7系列WLED
- 低104mV反应电压
- 具有宽频率规模的软启 动/调光
- UVLO，热关断
- 内部电流约束
- 过压维护
- 小型LC滤波器
- 最小化外部组件 •<1A关断电流

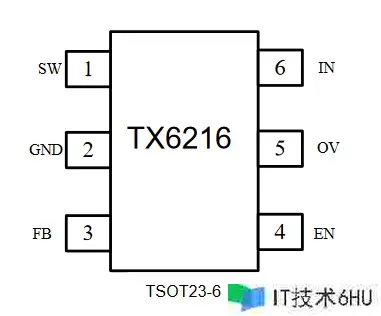

- 微型TSOT23-6 / SOT23-6封装
三、运用领域
-
相机闪光灯白色LED
手机，智能手机LED背光
PDA LED背光
数码相机
-
摄像机
四、运用知识

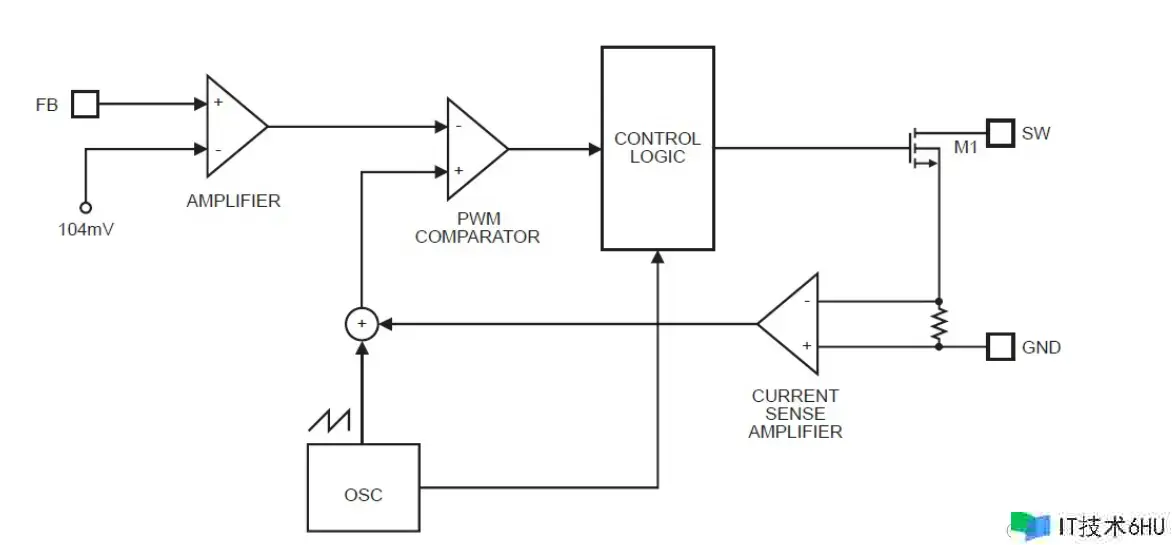

TX6216采用稳定频率，峰值电流形式升压调理器架构来调理串联的白光LED。 在每个振荡器周期开端时，FET经过操控电路接通。为了防止占空比大于50％的次谐波振荡，在电流检测扩大器的输出端添加一个稳定斜坡，并将成果输入到正输入端。
设置LED电流

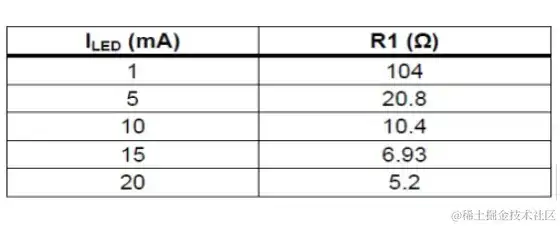

LED电流由图1中的反应电阻R1操控。经过LED的电流由公式104mV /R1给出。 表1显现了给定LED电流的电阻挑选。
调光操控
运用PWM信号到EN引脚为了操控LED亮度，TX6216能够经过向EN引脚施加PWM信号来履行调光操控。内部软启动和宽规模调光频率能够消除调光时的浪涌电流和音频噪声。平均LED电流与PWM信号占空比成比例。
PWM信号的起伏应高于EN引脚的最大使能电压，为了使调光操控正确履行以防止闪烁问题，主张的PWM频率≥1kHz或≤200Hz。

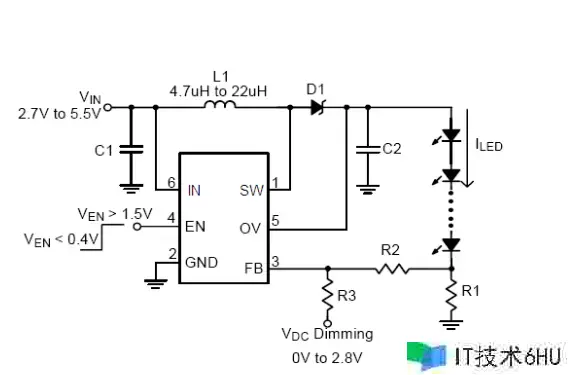

湾运用直流电压在某些运用中，运用可变DC电压来调理亮度是一种盛行的办法。根据叠加定理，跟着DC电压添加，奉献于VFB的电压添加而且R2上的电压降减小，即LED电流减小。例如，假如VDC规模为0V至2.8V，图4中电阻器组的挑选将LED电流的调光操控设置为20mA至0mA。
当此电压等于差错扩大器的输出电压时，功率FET封闭。 差错扩大器输出端的电压是104mV参考电压和反应电压之差的扩大版本。 经过这种方式，峰值电流水平使输出保持稳定。 假如反应电压开端下降，则差错扩大器的输出添加。 这导致更多电流流过功率FET，然后添加了输出到输出的功率。

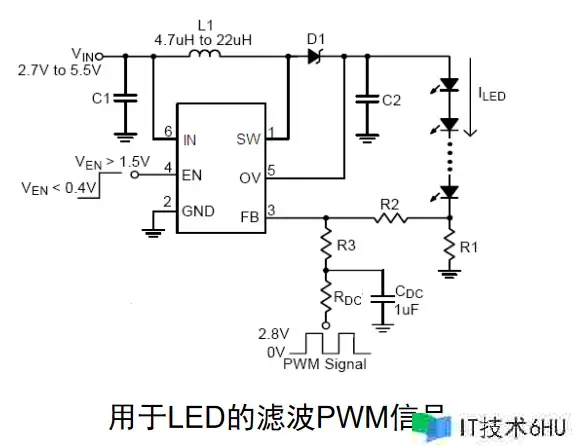

运用滤波的PWM信号
另一种常见的运用是运用滤波的PWM信号作为可调理的DC电压，用于LED调光操控。 滤波的PWM信号用作DC电压以调理输出电流。 引荐的运用电路如图5所示。在该电路中，输出纹波取决于PWM信号的频率。 关于较小的输出电压纹波（<100mV），引荐的2.8V PWM信号频率应高于2kHz。 要固定PWM信号的频率并改动PWM信号的占空比能够得到不同的输出电流。 图6显现了LED电流和PWM占空比之间的联系。
电感挑选
电感的引荐值为4.7至22H。 小尺度和更高功率是便携式设备的主要问题，例如用于移动电话的TX6216。 电感应具有1.2MHz的低磁芯损耗和低DCR，以提高功率。 为防止电感饱满，应考虑电流
额定值。
电容挑选
关于TX6216运用，主张运用1F的输入和输出陶瓷电容。 为了取得更好的电压滤波，主张运用低ESR的陶
瓷电容。 X5R和X7R类型因其更宽的电压和温度规模而适用。
二极管挑选
肖特基二极管是TX6216的理想挑选，由于它具有低正向压降和快速反向恢复。运用肖特基二极管能够取得更好的功率。 关于高开关频率，高速整流也是肖特基二极管的良好特性。 二极管的额定电流必须满足峰值电流和输出平均电流倍增的均方根，二极管的反向击穿电压应大于输出电压。
布局考虑
为了取得TX6216的最佳功能，必须严格遵守以下准则。
应放置输入和输出电容器接近IC并连接到地平面以减少噪声耦合。
GND应连接到巩固的接地层，以实现散热和噪声维护。
尽可能保持主电流走线的短路和宽路。
DC-DC转换器的SW节点具有高频电压摆幅。 它应该保持在一个小区域。
将反应组件尽可能接近IC放置，并远离嘈杂的设备。
