全体架构

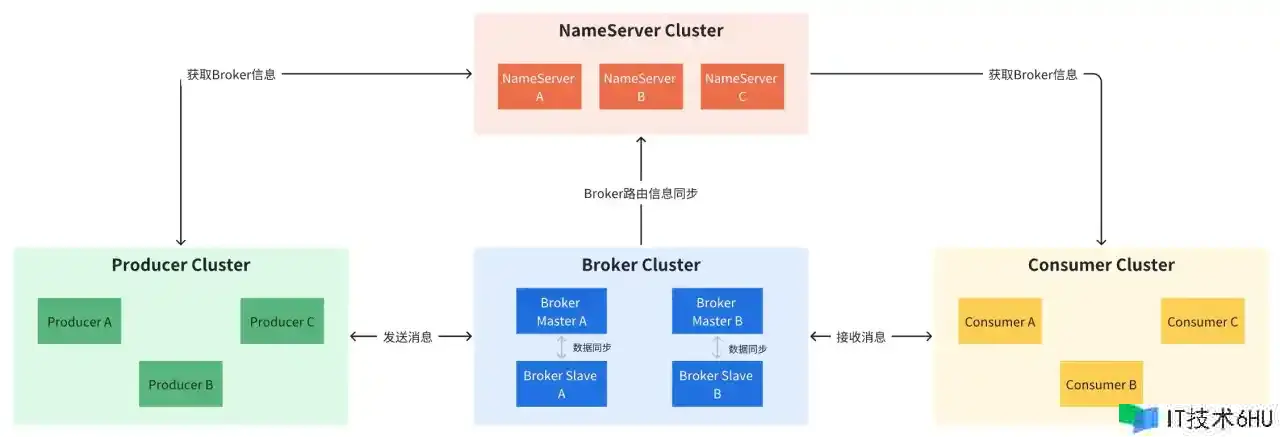

RocketMQ 是一个典型的发布订阅体系，经过 Broker 节点中转和耐久化数据、解耦上下游。Broker 是真实存储数据的节点，由多个水平布置但不必定完全对等的副本组构成，单个副本组的不同节点的数据会到达最终共同。RocketMQ 优异的功能体现，绕不开其优秀的存储模型。

RocketMQ 存储机制浅析

存储机制设计

在存储方法上，RocketMQ/Kafka/RabbitMQ 均选用的是音讯刷盘至所布置虚拟机/物理机的文件体系做耐久化。ActiveMQ（默许选用的 KahaDB 做音讯存储）可选用 JDBC 做音讯耐久化，经过简略的 xml 装备信息即可完成 JDBC 音讯存储。运用文件体系做耐久化的状况下，可获得更高效的 I/O 读写。

  • Broker Store 目录结构
storePathRootDir=/cache1/rocketmq/broker/data
├── abort // 该文件在 Broker 发动后会主动创建，正常封闭 Broker，该文件会主动消失。若在没有发动 Broker 的状况下，发现这个文件是存在的，则说明之前 Broker 的封闭对错正常封闭
├── checkpoint // 其间存储着 commitlog、consumequeue、index 文件的最终刷盘时刻戳
├── commitlog // 其间寄存着 commitlog 文件，而音讯是写在 commitlog 文件中的
│   ├── 00000000000000000000
│   ├── 00000000001073741824
│   └── 00000000002147483648
├── config // 寄存着 Broker 运行期间的一些装备数据
│   ├── consumerFilter.json // 消费者的过滤器
│   ├── consumerFilter.json.bak
│   ├── consumerOffset.json // offsetTable记载消费进展偏移量
│   ├── consumerOffset.json.bak
│   ├── delayOffset.json
│   ├── delayOffset.json.bak
│   ├── subscriptionGroup.json // 消费者订阅联系
│   ├── subscriptionGroup.json.bak
│   ├── topics.json // topic装备
│   └── topics.json.bak
├── consumequeue // 其间寄存着 consumequeue 文件，行列就寄存在这个目录中
│   ├── TopicTest1
│      ├── 0
│          └── 00000000000000000000
│      └── 1
│          └── 00000000000000000000
│   └── TopicTest2
├── index // 音讯索引文件 indexFile，加快音讯查询速度
│   └── 20230902163452641 //文件名以创建时刻戳命名
└── lock // 运行期间运用到的全局资源锁

CommitLog

RocketMQ Broker 单个实例下所有的 Topic 都运用同一个 CommitLog 来存储，即单个实例音讯全体有序。CommitLog 单个文件巨细默许 1G，文件文件名是起始偏移量，一共 20 位，左边补零，起始偏移量是 0。假定文件依照默许巨细 1G 来算：

  • 第一个文件的文件名为 00000000000000000000 ，当第一个文件被写满之后，开端写入第二个文件；
  • 第二个文件的文件名为 00000000001073741824 ，1G=1073741824=102410241024；
  • 第三个文件的文件名是 00000000002147483648，(文件名相差1G=1073741824=102410241024)。

CommitLog 依照上述命名的优点是给出任意一个音讯的物理偏移量，能够经过二分法进行查找，快速定位这个文件的方位，然后用音讯物理偏移量减去地点文件的称号，得到的差值就是在该文件中的绝对地址。

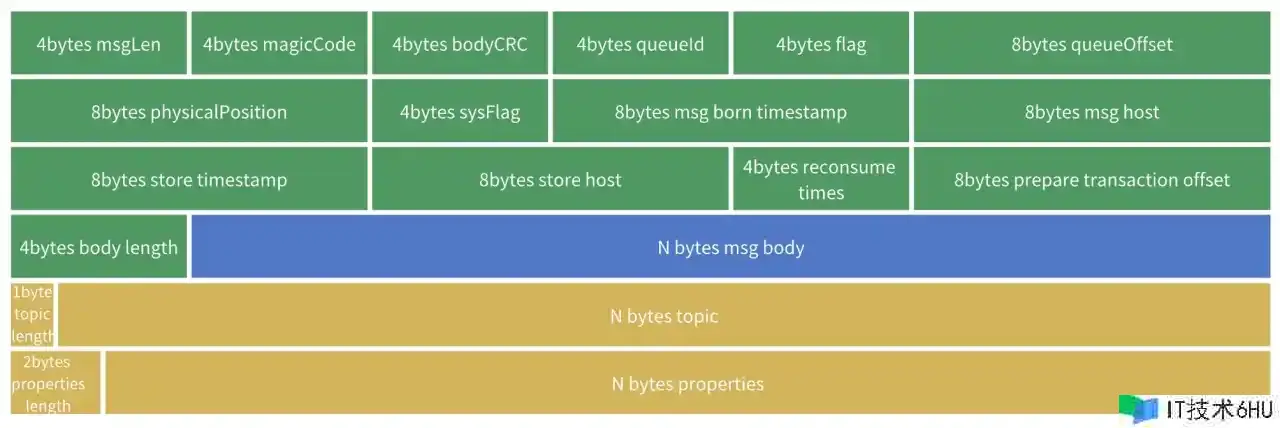

音讯存储格式

RocketMQ 存储机制浅析

  • MagicCode：MagicCode 是一个特殊的字段，它能够标志 Buffer 中的某个 CommitLog 是一个正常的CommitLog，仍是由于 Buffer 没有剩余的空间寄存该 CommitLog，导致该 CommitLog 是一个空的 CommitLog。MagicCode 有两个值，如下所示：
// Message's MAGIC CODE daa320a7
public final static int MESSAGE_MAGIC_CODE = 0xAABBCCDD ^ 1880681586   8;
// End of file empty MAGIC CODE cbd43194
private final static int BLANK_MAGIC_CODE = 0xBBCCDDEE ^ 1880681586   8;
  • BodyCRC：CRC 即循环冗余校验码，是数据通信范畴中最常用的一种查错校验码，经过 CRC 就能够知道数据的正确性和完整性。RocketMQ 经过 CRC 来校验音讯部分：
if (checkCRC) {
    int crc = UtilAll.crc32(bytesContent, 0, bodyLen);
    if (crc != bodyCRC) {
       log.warn("CRC check failed. bodyCRC={}, currentCRC={}", crc, bodyCRC);
       return new DispatchRequest(-1, false/* success */);
    }
}
  • QueueId：音讯发往哪个行列，QueueId 在 Producer 发送音讯时会挑选出来。
  • QueueOffset：寄存了音讯记载应该在 ConsumerQueue 中的方位，这样构建 ConsumerQueue 的时分，就知道该条记载在 ConsummerQueue 的方位次序，在消费音讯的时分很有用途。
  • PhysicalOffset：音讯在 CommitLog 中的物理方位。需求注意的是，我们 CommitLog 对应着磁盘上的多个文件，这里的偏移量不是从某个文件开端算的，而是从第一个文件偏移开端算起的。
  • SysFlag：是 RocketMQ 内部运用的符号位，经过位运算进行符号。例如是否对音讯进行了紧缩、是否属于业务音讯。SysFlag 初始值为 0，可与下面的符号进行位运算。
  • BornTimestamp：Producer 发送音讯的时刻。
  • BornHost：Producer 发送音讯运用的套接字地址。
  • StoreTimestamp：音讯在 Broker 上存储时刻。
  • StoreHostAddress：Broker 的套接字地址，存储方法同 BornHost。
  • ReconsumeTimes：重复消费次数，初始为 0。Broker 重试的时分，这个 ReconsumeTimes 就会 1，默许最大重试次数是 16 次。
  • PreparedTransactionOffset：业务音讯相关的一个特点（RocketMQ 业务音讯依据两阶段提交）。
  • Properties：寄存了 RocketMQ 内部用到的一些特点，也寄存了用户的一些特点。

次序写

RocketMQ 的 Commitlog 文件、Consumequeue 文件都是次序写入的。磁盘次序写入速度能够到达几百兆/s，而随机写入速度只有几百 KB /s，相差上千倍。

PageCache 机制

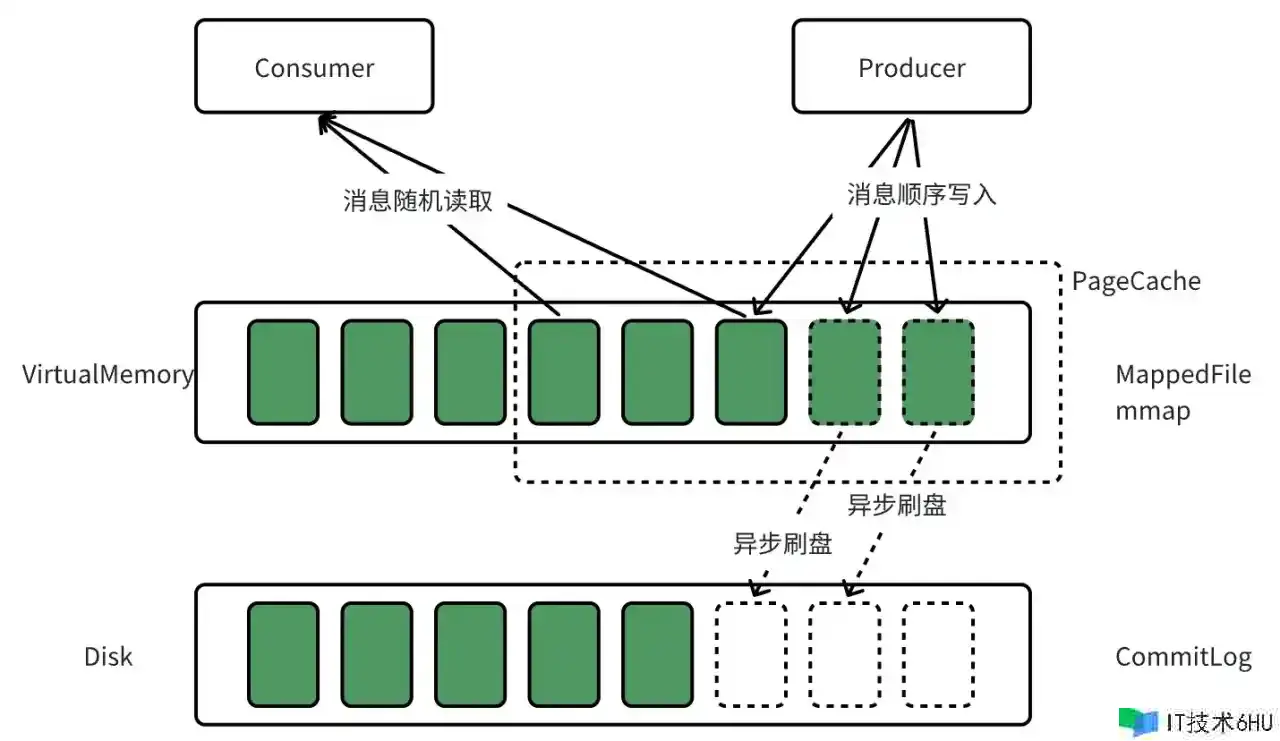

Broker 在将音讯次序写入 CommitLog，大大提升功能。但还不够，毕竟仍是磁盘 I/O 操作，要想进一步提升功能，须利用内存。所以 Broker 将数据写入 CommitLog 文件时，不是直接写入物理磁盘文件，而是先进入 OS 的 PageCache 内存缓存，后续由 OS 后台线程异步将 PageCache 数据刷入底层磁盘文件。消费音讯时，选用随机读的方法，由于 PageCache 局部性热门原理且全体状况下仍是从旧到新的有序读，大部分 Case 音讯还能直接从 Page Cache 读，不会产生太多缺页（Page Fault）中断而从磁盘读取。

RocketMQ 存储机制浅析

  • 异步刷盘若 Broker 将音讯写入 PageCahe 并响应给生产者后突然宕机，此刻音讯在缓存中没有写入底层磁盘文件，就会形成音讯丢掉：生产者认为发送成功，实际上音讯写入失利。
  • 遇到 OS 进行脏页回写，内存收回，内存 Swap 等状况时，或许引起较大的音讯读写延迟。

扩展： Java NIO 依据零拷贝的完成

mmap:

  • FileChannel#map()：把文件对象映射到虚拟内存。

  • MappedByteBuffer/DirectByteBuffer.get()： 获取内存数据。

    • 因其占用虚拟内存（非 JVM 的堆内存），不受 JVM -Xmx 参数约束，但其巨细也遭到 OS 虚拟内存巨细约束。一般一次只能映射 1.5~2G 的文件至用户态的虚拟内存空间，这也是为何 RocketMQ 默许设置单 CommitLog 日志数据文件为 1G。

sendfile:

  • FileChannel.transferFrom()/transferTo()：底层调用了sendfile()内核函数。

RocketMQ 挑选 mmap 原因：

(1) sendfile 在用户态不行见，而当时场景下有读有写。

(2) 在 Linux 体系中关于 1G 的文件，mmap 处理的功能要优于 sendfile。

ConsumeQueue

ConsumeQueue 不担任存储音讯，只担任记载它所属 Topic 的音讯在 CommitLog 中的偏移量，这样当消费者从 Broker 拉取音讯的时分，就能够快速依据偏移量定位到音讯。

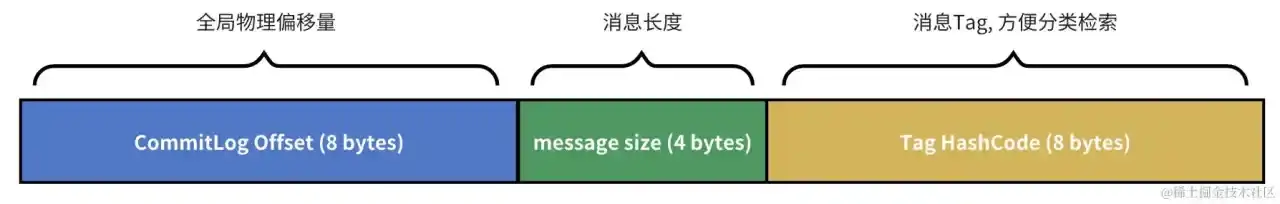

ConsumeQueue 存储的格式如下，包含起始物理方位偏移量，音讯长度，音讯Tag的哈希值，一共 20B：

RocketMQ 存储机制浅析

每个 ConsumeQueue 都有一个 QueueId，QueueId 的值为 0 到 TopicConfig 装备的行列数量。比如某个 Topic 的消费行列数量为 4，那么四个 ConsumeQueue 的 QueueId 就分别为 0、1、2、3。

消费者消费时会先从 ConsumeQueue 中查找音讯在 CommitLog 中的 Offset，再去 CommitLog 中找原始音讯数据。假如某个音讯只在 CommitLog 中有数据而没在 ConsumeQueue 中则消费者无法进行消费。

ConsumeQueue 类对应的是每个topic和queuId下面的所有文件。默许存储路径是$HOME/store/consumequeue/{topic}/{queueId}/{fileName}，每个文件由 30w 条数据组成，单个文件的巨细是 30w x 20Byte，即每个文件为 600w 字节，单个消费行列的文件巨细约为 5.722M=(600w/(1024*1024))。

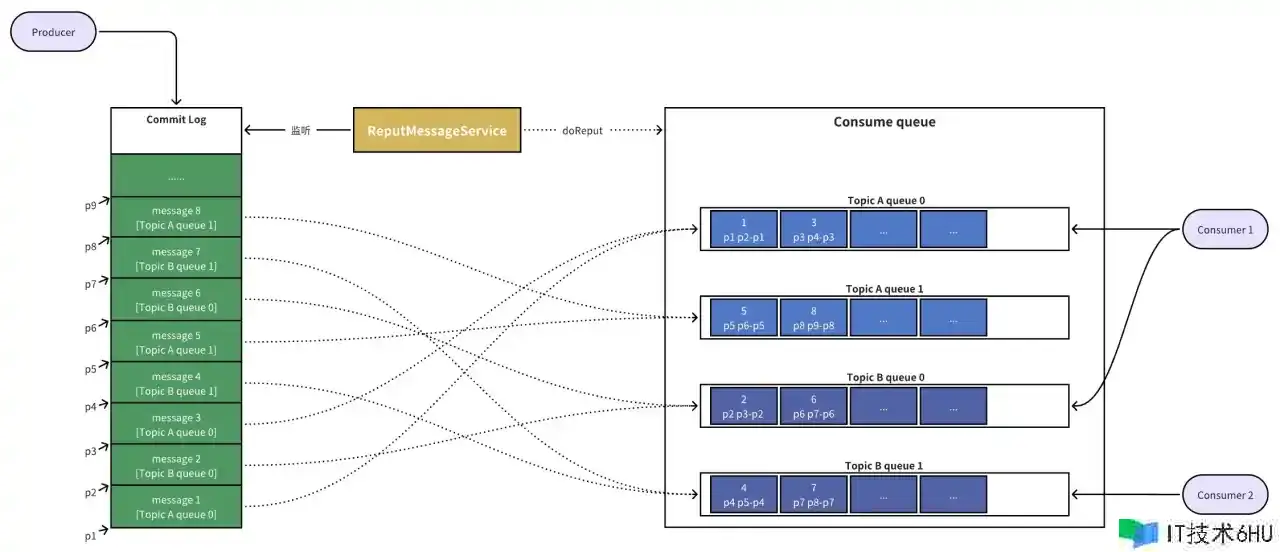

ConsumeQueue 构建流程：

RocketMQ 存储机制浅析

IndexFile

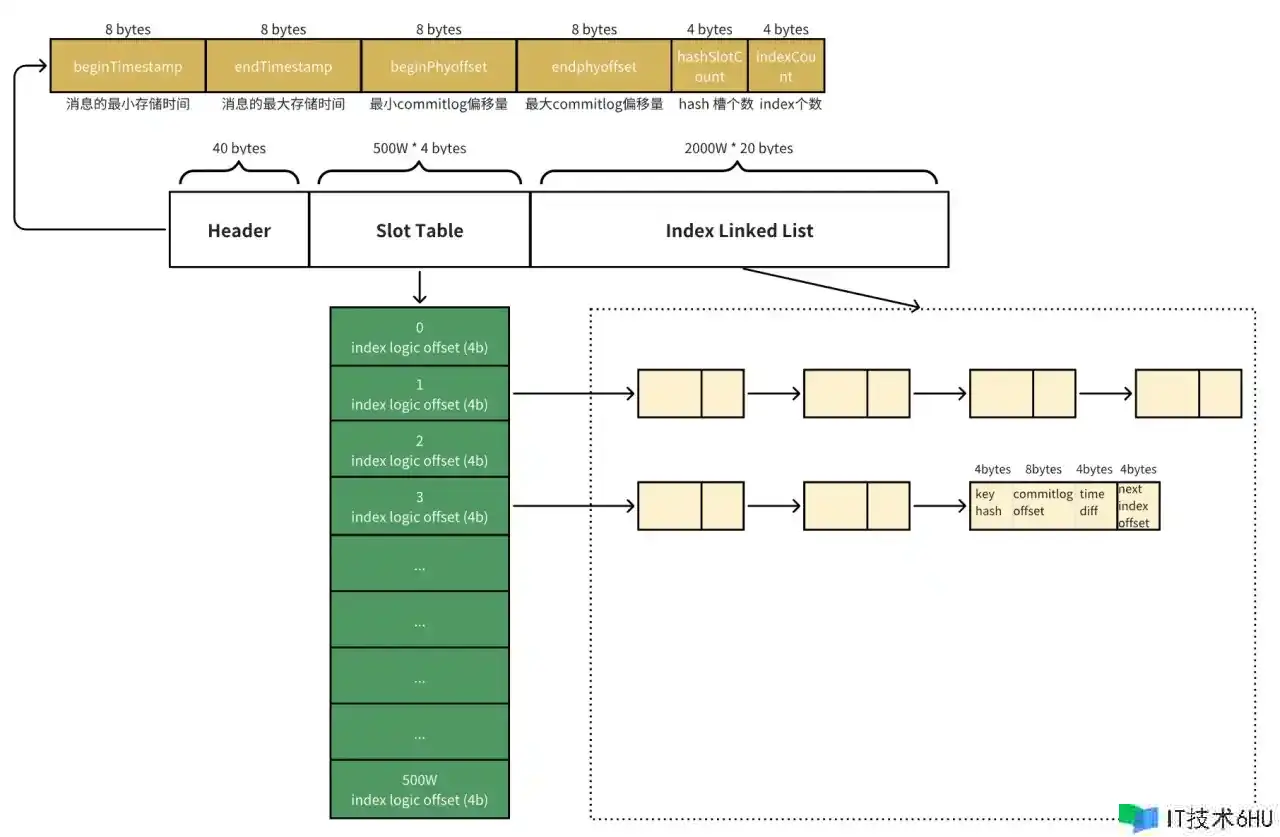

Broker 除了经过 ConsumeQueue 提供给 Consumer 消费之外，还支持经过 MsgID 或者 MessageKey 来查询音讯；运用 ID 查询时，由于 ID 就是用 broker offset 生成的（这里 MsgID 指的是服务端的），所以很容易就找到对应的 CommitLog 文件来读取音讯。关于用 MessageKey 来查询音讯，MessageStore 经过构建一个 Index 来提高读取速度。IndexFile 结构如下图：

RocketMQ 存储机制浅析

Checkpoint

Checkpoint 主要记载 CommitLog、ConsumeQueue、Index 文件的刷盘时刻点，假如在上一次 Broker 反常结束时，会依据 StoreCheckpoint 的数据进行康复。
